32层商住建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,集水坑
- 项目所在地：四川
附件详情
- 资料目录
- 设计、施工总说明
- 一区一层给排水平面图
- 一区二层给排水平面图
- 二区一层给排水平面图
- 二区二层给排水平面图
- 三区一层给排水平面图
- 三区二层给排水平面图
- 三～三十二给排水平面图
- 屋顶给排水平面图
- 一区一层喷淋平面图
- 二区一层喷淋平面图
- 三区一层喷淋平面图
- 标准层给排水平面放大图
- 给排水系统图（一）
- 给排水系统图（二）
附件详情
该工程位于中原四川，是一商住楼建筑项目，建筑层数为地上32层，建筑高度为98米，按一类普通住宅楼，进行消防给水设计；
设计范围：生活给水系统、生活污水系统、雨水系统、消火栓给水系统及空调凝结水排水系统。
，共计16张图纸；

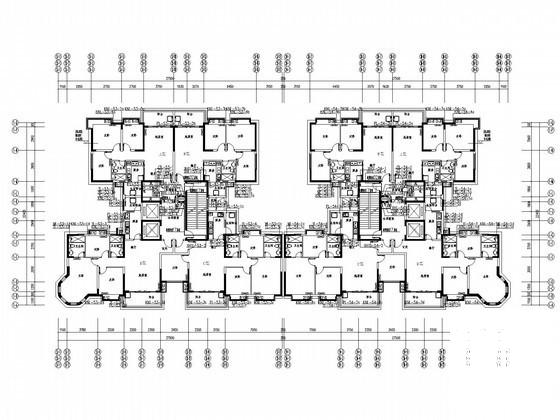

一区一层给排水平面图
喷淋平面图

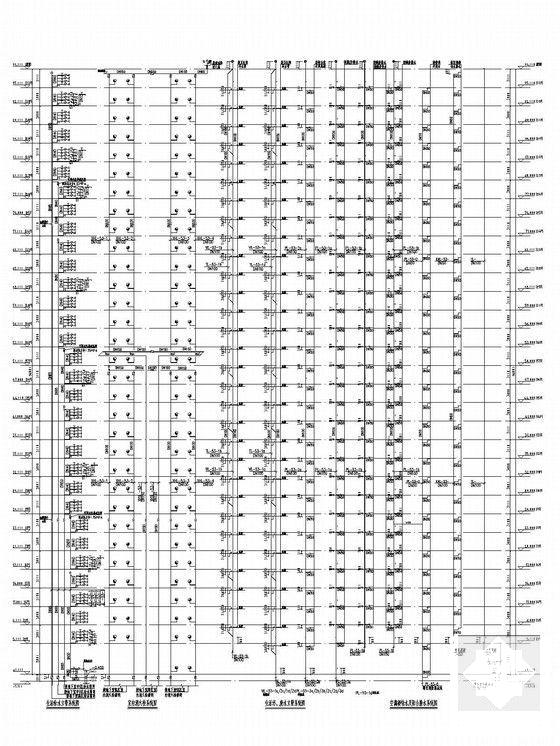

给排水系统图

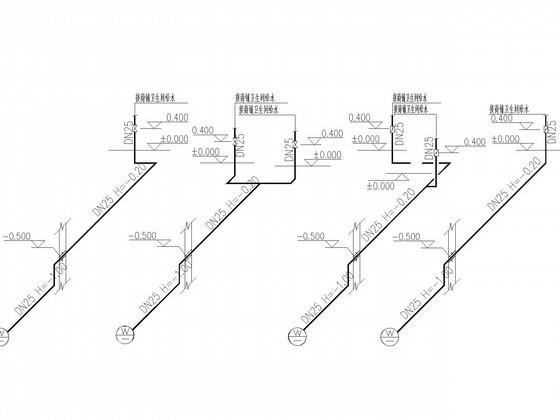

商铺卫生间主管系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-18
- 评论次数：0
- 浏览次数：0
- 文件大小：3.18 MB
- 收藏次数：0
-
文件名称：
附件-995860959576558896507.rar
