17层商住小区给排水CAD施工图纸

附件详情

河南某商住小区给排水图纸，该资料包含该小区29、30两栋楼，本建筑为二类高层住宅楼，耐火等级为二级。地下一层，地上主体17层跃18层，其中地下室为自行车库，一二层为商业网点，三层及以上为普通住宅，建筑总高度约55.80米，建筑面积15876.48平方米，室内外高差0.30米。

户型放大图

系统原理图

卫生间放大图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源

一层给排水平面图(192196_045a05b0-79f1_150399).dwg
三、七、十一、十五层给排水平面图四、八、十二层局部给排水平面图(192198_5e39bbc1-9ec2_150401).dwg

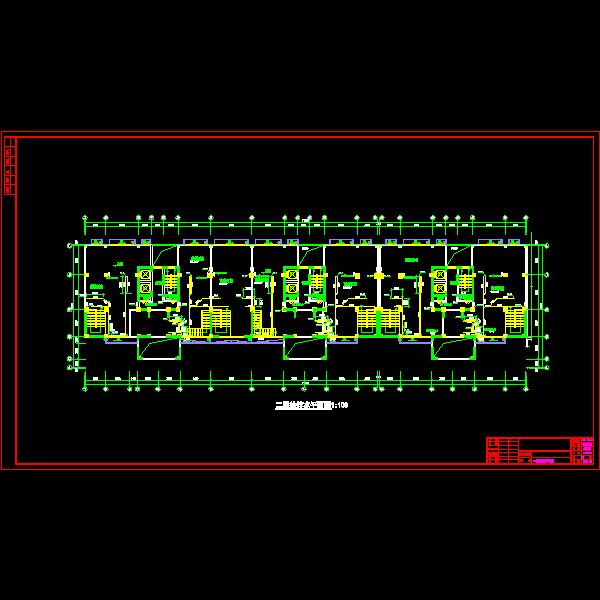

二层给排水平面图(192197_0b9a3fa6-2cba_150400).dwg
五、九、十三层给排水平面图六、十、十四层阳台局部给排水平面图(192199_1608bc3f-f1d1_150402).dwg
十八层给排水平面图电梯机房层给排水平面图(192201_4937eb66-9fdc_150404).dwg
十六层给排水平面图十七层给排水平面图(192200_f941f6c7-0e54_150403).dwg

以上是部分截图，请下载附件后查看完整高清内容
