2层仓库建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：仓库危险级Ⅰ级
- 消火栓用水量室外(L/S)：35
- 消火栓用水量室内(L/S)：10
- 大样节点：泵房
附件详情
- 资料目录
- 给排水设计说明

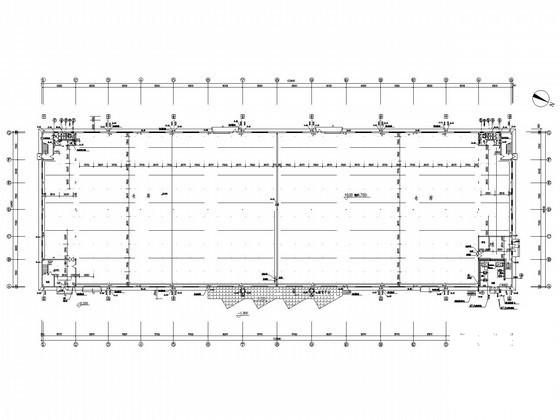

- 底层给排水平面图
- 屋顶给排水平面图
- 仓库夹层给排水平面图
- 二层卫生间给排水详图
- 自喷系统图
- 给水系统图
- 排水系统图
- 雨水系统图
- 消火栓系统图
- 水泵房基础布置平面图
- 水泵房管线布置平面图
附件详情
该项目为一仓库建筑项目,建筑层数为地上两层，建筑高度为10米；设计范围：给水系统、排水系统、生活污水系统、喷淋系统等；
，共计10张图纸；

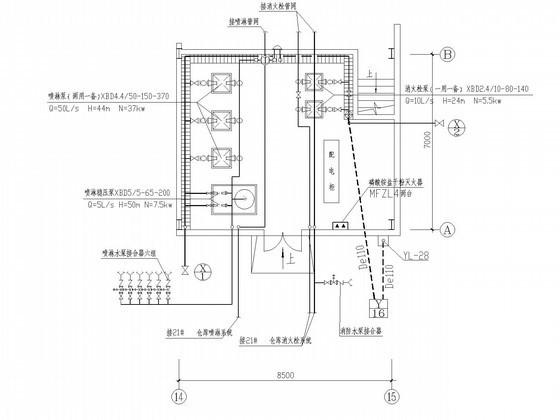

水泵房管线布置平面图

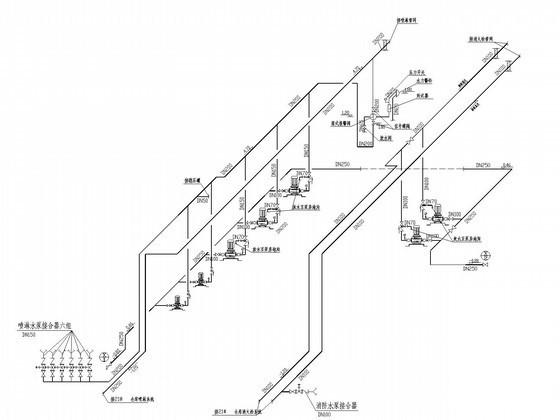

水泵系统图

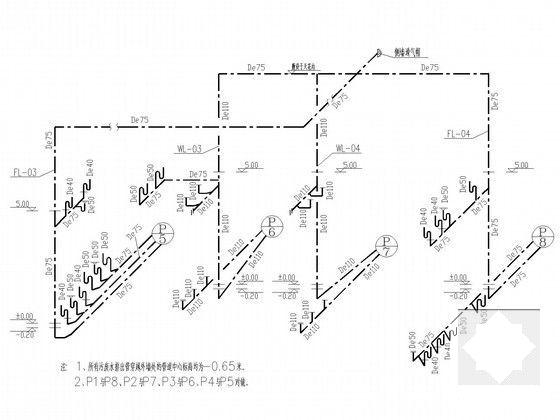

排水系统图

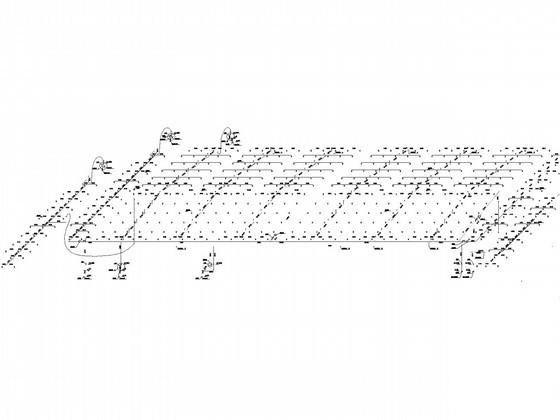

自喷系统图
