丙类双层仓库给排水CAD施工图纸

附件详情

工程介绍：
本项目为某物流中心的双层仓库，共二层，建筑面积18207.4平方米，建筑高度19.0米，储存丙类物品，按丙类双层仓库设计，火灾危险等级为仓库危险级Ⅱ级。该项目室内消火栓流量12L/s，室外消火栓用水量45L/s,火灾延续时间3h。自动喷水灭火系统设计流量60L/s，作用面积200平方米，灭火时间2h。同一时间内的火灾次数为1次，仓库的室内外消防水量共1100立方米，全量储存在室外消防水池内。该项目所有仓库合用一套 ，在室外总平设一座消防水池和一座消防泵房，对于超出消防水池150m保护半径的区域局部增设消防水池。在双层仓库的楼梯小屋面设一座有效容积18立方米的钢筋混凝土消防水箱（池底标高347.30m，池顶标高349.40m，有效水深1.75m），以保证前10分钟消防用水。

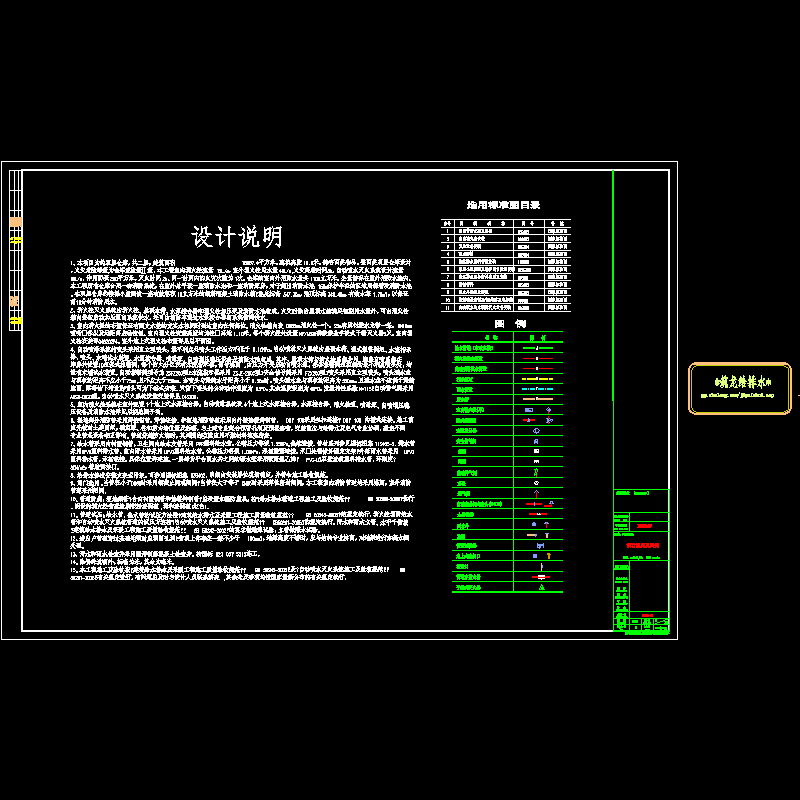

设计内容：
建筑物内生活给水系统、生活污水系统、消防系统等。

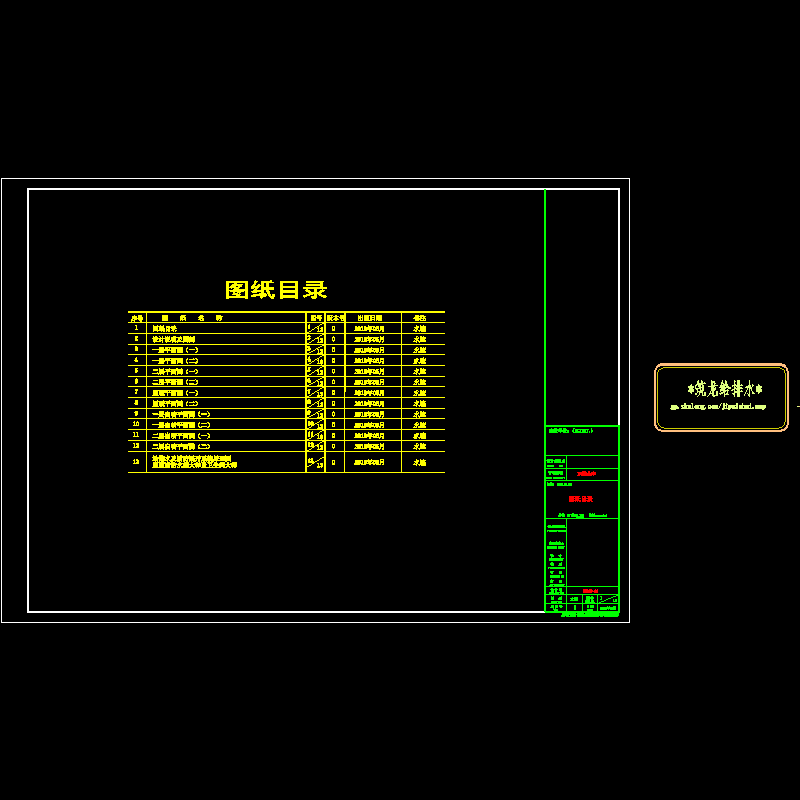

稿件编制于2013年，共13张图纸。
