丙类工业仓库结构设计总说明2017

该附件是 丙类工业仓库结构设计总说明（CAD） ，共有1页，出图时间是。

1、圈梁：钢筋混凝土圈梁，构造详图见12G614-1；墙顶与梁(板)应有拉结，构造详图见12G614-1第16页。

2、构造柱：后砌填充墙内钢筋混凝土构造柱，一般见平面图。当图中未注明，按下列原则设置：沿墙长每4米设构造柱，及未与相邻墙体或柱拉结的墙体端部，较大门窗洞口(宽度≥1800)两侧，纵横向填充墙交接处，转角处。凡未注明构造柱尺寸250x墙厚，纵筋为4（三级钢符号）14，箍筋（三级钢符号）8@200。构造柱施工必须先砌墙后浇柱，墙与构造柱连接见12G614-1第34页(8、9度时将拉接钢筋全长通长)。构造柱的主筋应在梁(板)上下预留。当漏留或填充墙变更时,构造柱的顶部筋可用植筋植入梁(板)内；下部可用植筋，也可设置卧梁，柱筋锚入卧梁内30d，卧梁长度不小于1m高度300，宽同墙配4（三级钢符号）14，（三级钢符号）8@100。卧梁与梁板面接触处混凝土凿毛、洗净、润湿坐水泥浆30厚。

内容主要包含：

一、项目概要

二、设计依据

三、主要建筑材料技术指标

四、混凝土主筋保护层以及钢筋连接锚固

五、基础工程

六、上部结构

七、非结构构件

八、钢结构施工要求

九、沉降观测

十、施工注意事项

项目概要

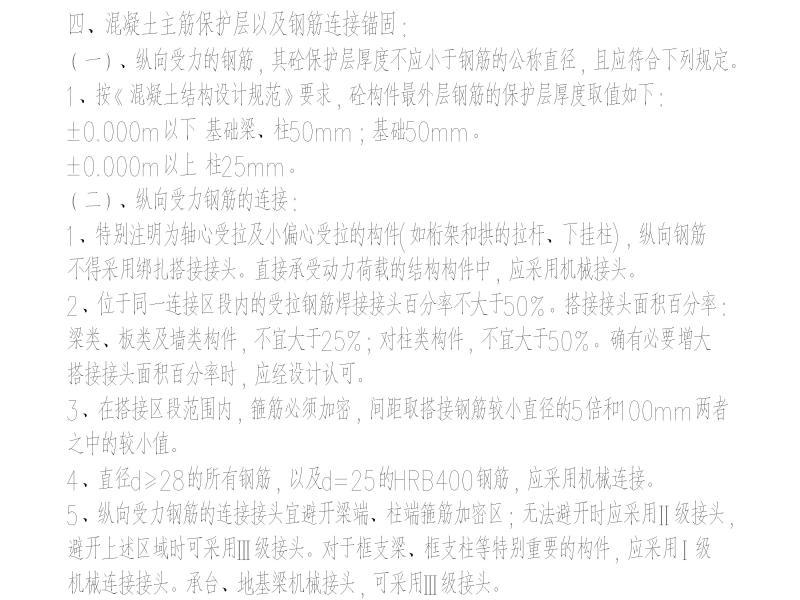

主筋保护层以及钢筋连接锚固

观测点埋置构造图
