4层丙类仓库给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑设计面积：19287.27平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：14张
- 生活供水设计：生活给水系统
- 排水设计：污水系统, 废水系统, 雨水系统
- 供水方式：市政供水
- 排水体制：污废合流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：45
- 消火栓用水量室内(L/S)：10
- 大样节点：水箱, 水泵, 卫生间
附件详情
- 无资料目录
附件详情
工程介绍：该项目总建筑面积19287.27 m2,建筑高度23.3米，4层，为多层丙类仓库。
设计范围：室内给水、雨水、污水系统、消防及室外给排水、
消防系统
。
稿件共14张。

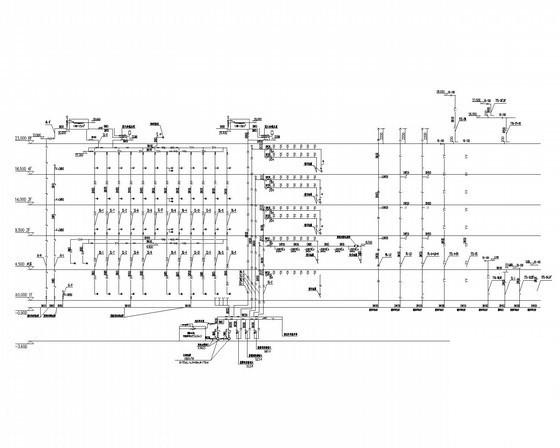

给排水系统图

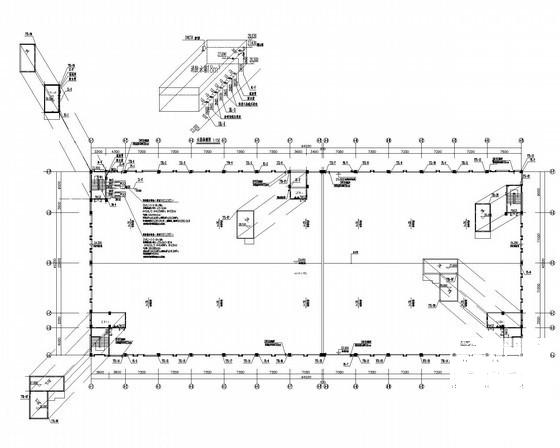

屋面层给排水平面图

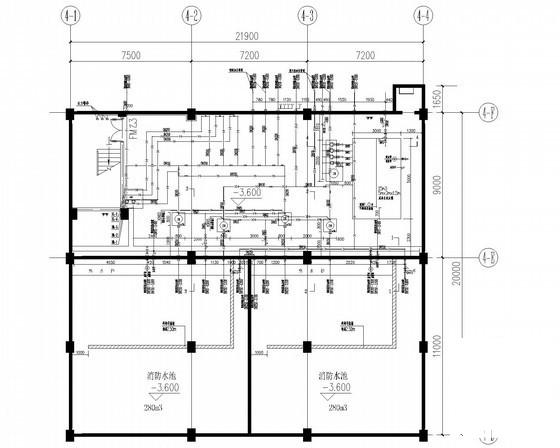

水泵房平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.12 MB
- 收藏次数：0
-
文件名称：
附件-995860750787995705775.rar
