2层丙类厂库建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 参考图纸：28张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：仓库危险级Ⅲ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 大样节点：泵房,卫生间,阀门管件
附件详情
- 设计说明
- 一层给排水平面图
- 二层给排水平面图
- 屋面给排水平面图
- 一层雨水排水平面图
- 二层雨水排水平面图
- 屋面雨水排水平面图
- 消火栓给水系统图
- 卫生间大样
- 卫生间排水系统图
- 排水系统图
- 给水加压泵站大样图
- 雨水排水系统图
- 一层自动喷淋给排水平面图
- 二层自动喷淋给排水平面图
- 原材料仓库货架内置喷头安装示意图
- 自动喷淋给水系统图
- ……
附件详情
项目概要：该项目是一丙类仓库建筑给排水项目，建筑层数为两层，建筑高度为8.0米；房屋耐火等级为一级；
设计范围包括给水系统、排水系统、雨水系统、喷淋系统、消火栓系统以及灭火器配置；
共计28张图纸；

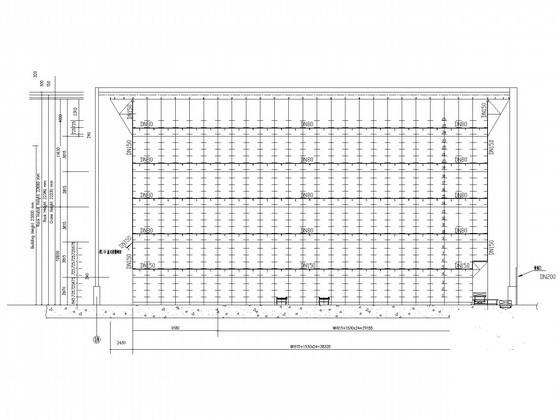

仓库货架内置喷头安装示意图

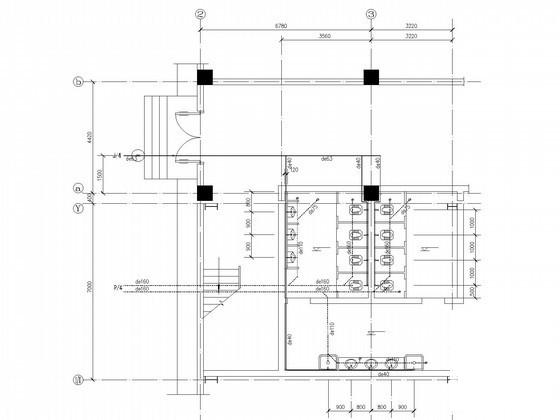

卫生间大样图

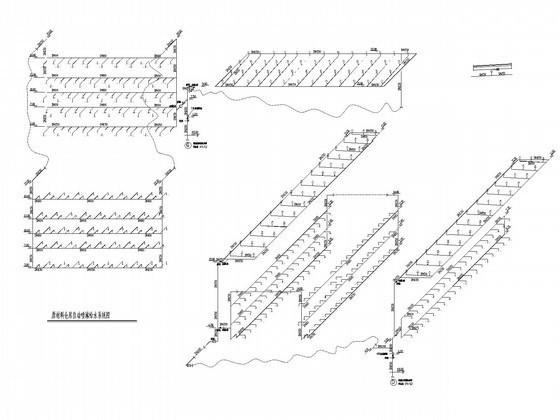

仓库喷淋给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.31 MB
- 收藏次数：0
-
文件名称：
附件-995860988860656959090.rar
