石化物流项目丙类单层钢结构库房建筑水暖电气施工CAD图纸

资料简介
赚取积分

建筑高度：单层建筑
建筑结构形式：钢结构
图纸设计深度：施工图
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：5840.9张
建筑面积：5840.9平方米
建筑高度：7.8m
地上层数：1层
效果图：无

附件详情

该项目建筑名称：某石化物流项目丙类单层库房建筑水暖电气施工图；
建设地点：惠州市大亚湾开发区
该项目总建筑面积5840.9m2，仓库防火分区面积按照固体存储品考虑。
建筑层数、高度：一层，建筑檐口高度7.8m
建筑结构为48x120m轻钢结构，建筑结构安全等级为二级，合理使用年限为50年，抗震设防烈度为7度，耐火等级为二级；
图纸内容包括整套土建设计图、建筑电气设计图、给排水及消防喷淋系统设计图、暖通设计图等共7个cad图纸

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

石化物流项目丙类库房b(暖通).dwg
石化物流项目丙类库房b(土建).dwg

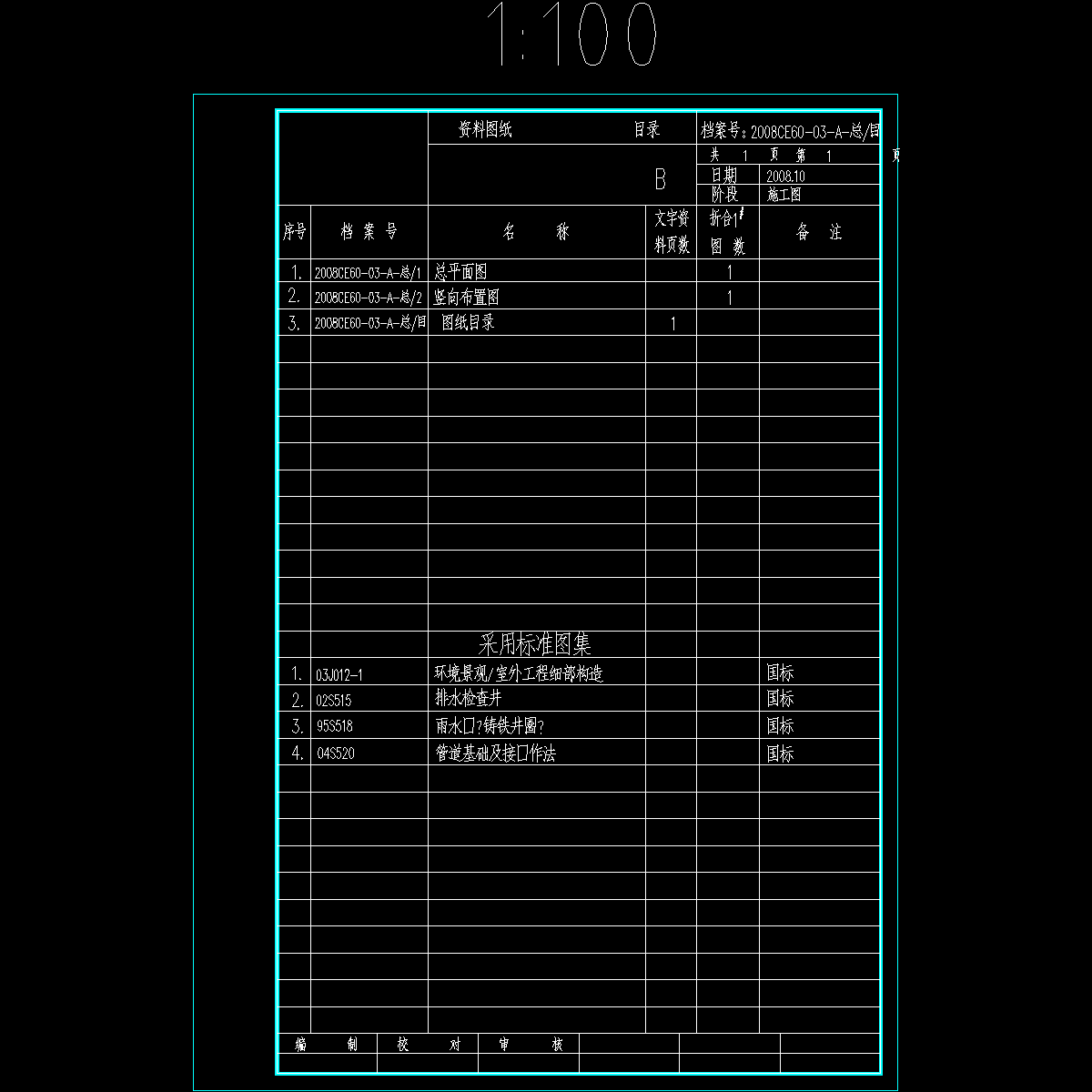

目录(总图).dwg
总图.dwg

以上是部分截图，请下载附件后查看完整高清内容
