石化项目CAD图纸
一、图纸说明
茂名石化项目，项目共有一个配电室，后台电力监控系统实现对配电室内的低压电动机保护、综保、遥信装置、直流屏、 EPS控制器 等设备进行整体的实时监控。系统后台采用主备机形式，需实现双机冗余。
配电室内通讯机柜放置两台通讯管理机、一台以太网交换机、两台光纤收发器、三个RSI32遥信装置。值班室内一个操作台上放置一台以太网交换机、两台光纤收发器、一台GPS及其他 电力监控系统后台设备。
二、图纸展示
封面
变压器测量保护接线图
一次系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

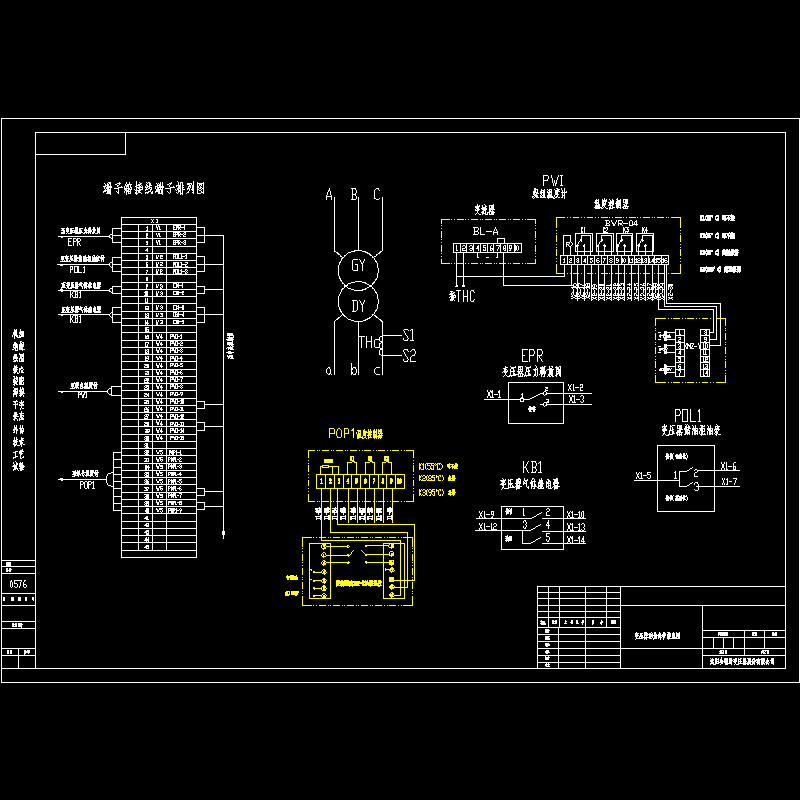

4000-31500测量保护.dwg -

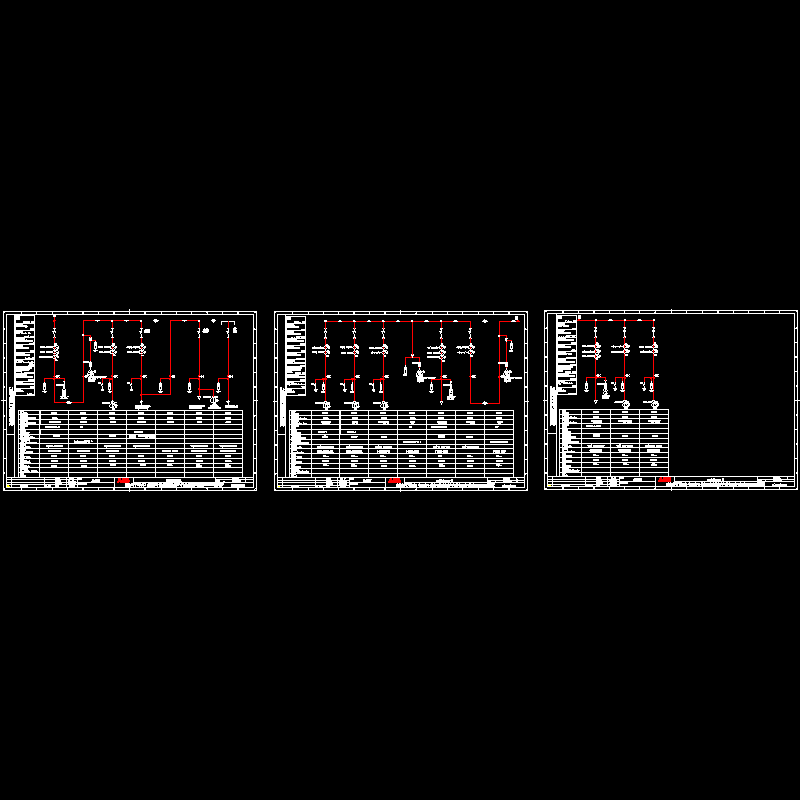

04638-zs1-20160516-单线图.dwg -

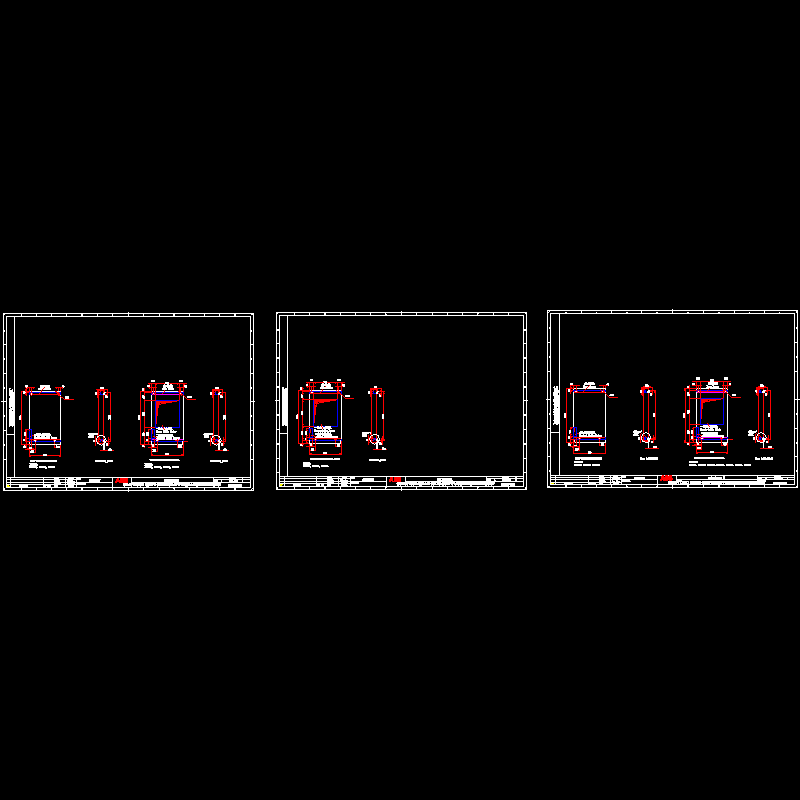

04638-zs1-地基详图-20160510.dwg -

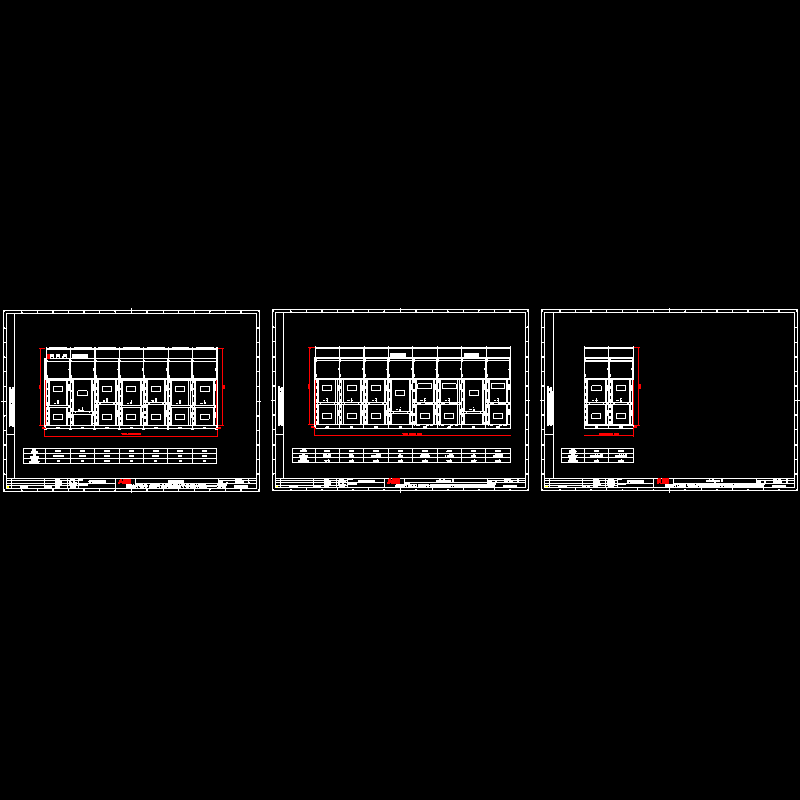

04638-zs1-开关柜排列图-20160510.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：7.48 MB
- 收藏次数：0
-
文件名称：
附件-995877807796080575.zip
