石化企业中水回用工程BAF工艺的设计CAD施工图纸
- 设计内容：工业污废水处理站
- 规模：5万吨以下
- 设计阶段：施工图设计
- 出图日期：2008
附件详情
石化企业采用BAF工艺的中水回用工程，已经达标运行，处理能力为8400吨/天。部分技术要求说明：1、滤板安装前要检查滤梁顶面平面度，整座滤池滤梁顶面平面度误差不大于5mm。2、铝板安装平面度误差 _5mm.3、滤梁顶面找平后要满足预埋螺栓露头140mm。4、滤梁侧面及池壁四周台阶浇筑后应无毛边飞刺……
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
baf-c池平立面.dwg -
baf-n池平立面.dwg -
baf入水反洗曝气管.dwg -
baf单池曝气器布置图.dwg -
baf单池滤板布置图.dwg -

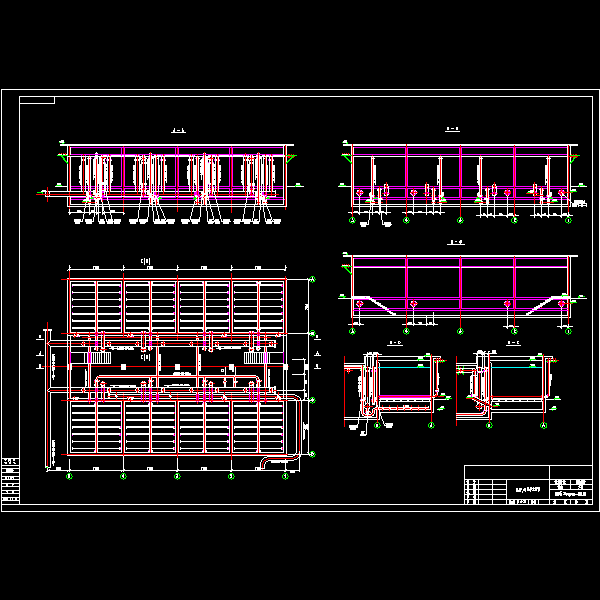

baf平立面.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-21
- 评论次数：0
- 浏览次数：0
- 文件大小：3.53 MB
- 收藏次数：0
-
文件名称：
附件-995880696957658587.rar
