污水处理厂中水回用电厂工艺CAD图纸(方案)

附件详情

  • 无附件详情

附件详情

工程介绍:
污水处理厂进厂的污水经过原处理系统处理后,自流进入多级A/O池(利用原三座厌氧塘的西南座改造)以悬挂式曝气链曝气的方式,进行充分的生化处理,去除大量的COD、BOD、NH -N等污染物,随后进入沉淀池经充分沉淀后再自流入集水池,再由泵提升进入物化深度处理系统。首先进入机械加速澄清池,在机械搅作用下与加入的石灰、絮凝剂混合反应,形成絮体后固液分离,实现软化和絮凝澄清。澄清池出水流入变孔隙滤池,水中残余的悬浮物、微细颗粒物等为滤料截留,清洁的滤后水则流入回用水池,泵提升至电厂。

设计内容:
该项目设计范围包括污水处理站内工艺、土建、安装及其它相关工程。工程分界线为污水处理站界区边界:废水进口从废水处理站界区边线开始计算,动力线从废水处理站配电柜进线开始,排水至废水处理站界区边线止。

编制于2006年,图纸共114张,水厂改造方案共46页。

加硫酸系统图

工艺流程图

过滤池平面图

加氯系统图

平面图

平面图1

剖面图

剖面图1

热力管道系统图

平面图2

过滤间 及综合楼一层平面图

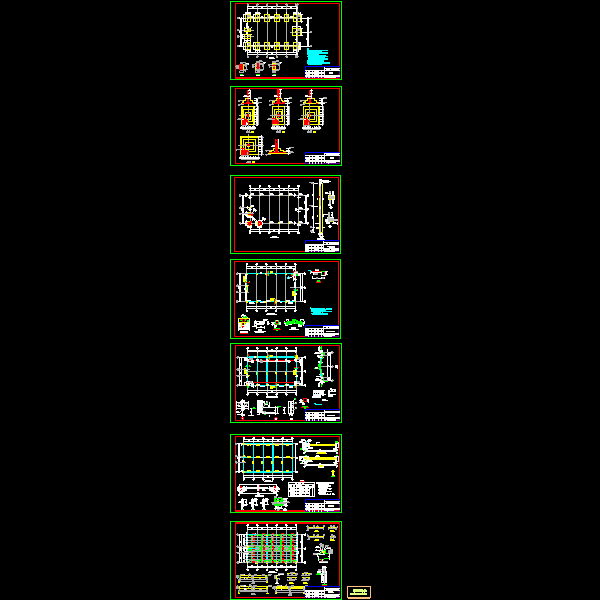

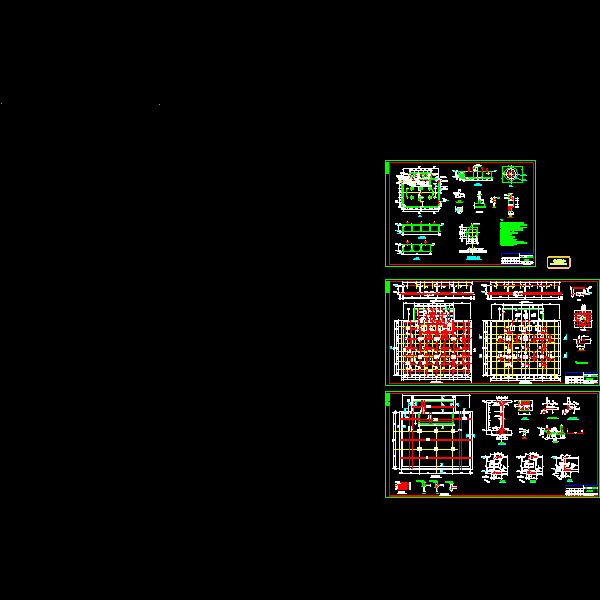

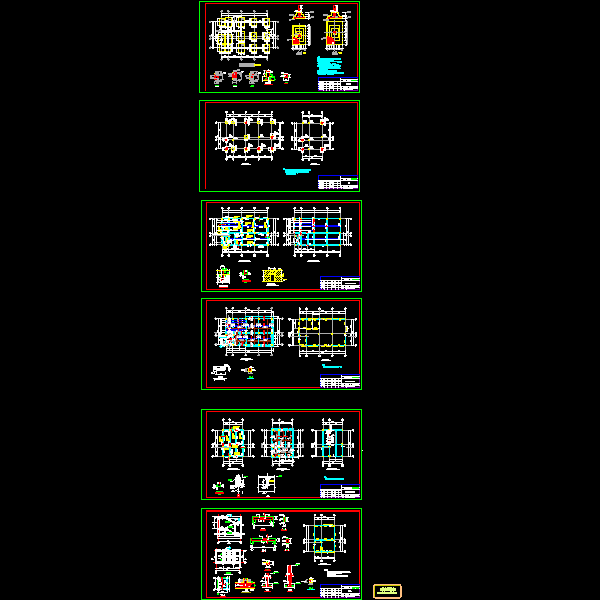

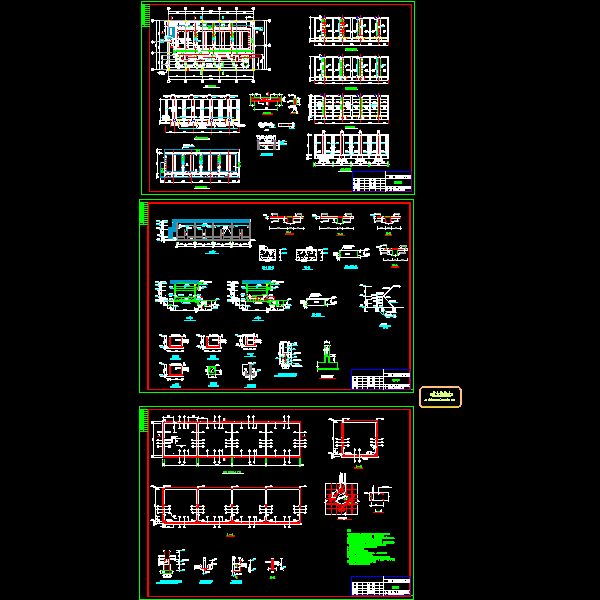

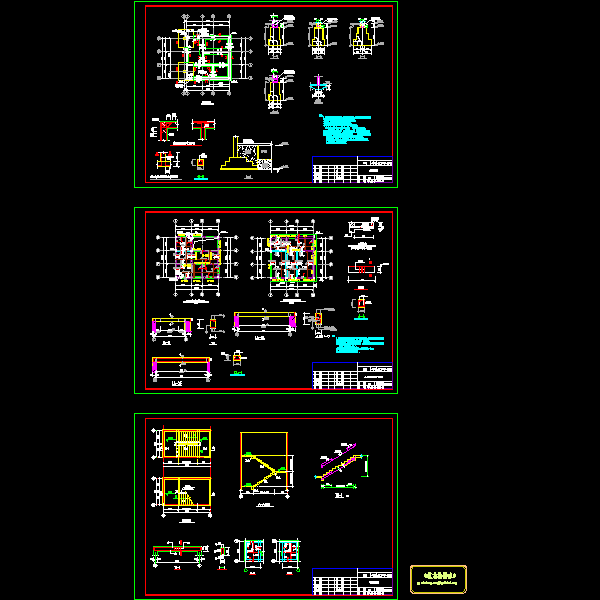

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
