四万吨污水厂中水回用工艺CAD图纸
- 设计说明：有
- 类型：回用水处理站
- 处理技术：混凝,澄清,过滤,活性污泥发
- 工艺流程选介：其他
- 设计阶段：初步设计
- 参考图纸：10-20张
- 规模：3-5万吨/天
- 图纸年代：近代
附件详情
- 附件详情
- 滤池管件、设备 一览表
- D型滤池平面图
- D型滤池平面图
- D型滤池平面图
- 1-1 剖面图
- 2-2 剖面图
- 3-3 剖面图
- 4-4 剖面图
- 5-5 剖面图
- ABCDE 大样图
- 加药间
- 加药间剖面图
- 进水方闸门安装图
- 滤板及滤网板安装图
- 盖板安装图
附件详情
该项目位于山西，是一污水处理厂中水回用工艺工程；设计参数：滤池设计产水能力为40000吨/d，设计滤速:正常滤速23.1m/h,强制滤速30.8m/h，3.2 过滤水头:采用变水位的过滤方式,最大过滤水头2.65m，反冲洗全过程伴有表面扫洗,表面扫洗强度2.8L/m.s
编制于2012年，共计25张图纸；
3-3剖面图
加药间平面布置图

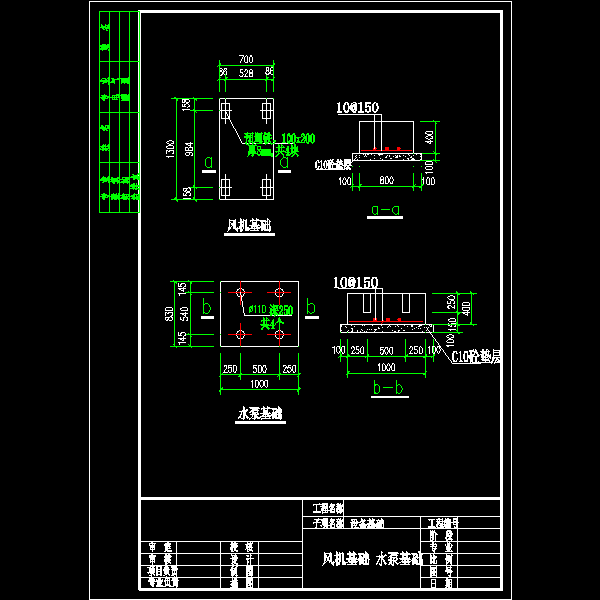

水泵基础
大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

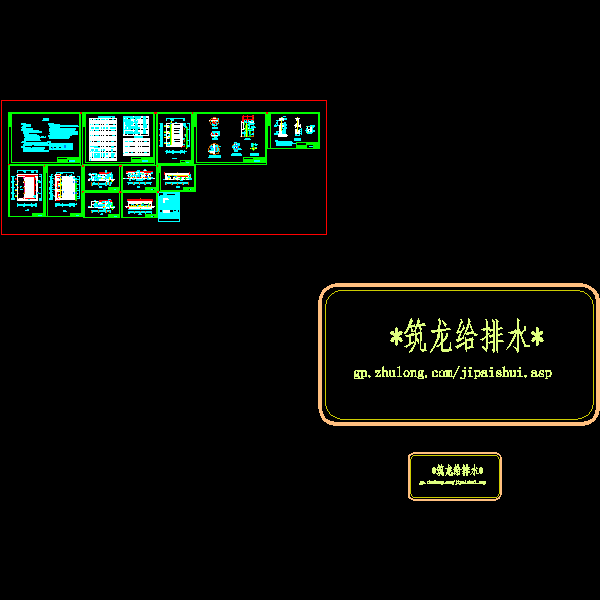

40000吨(18×4-砼).dwg -

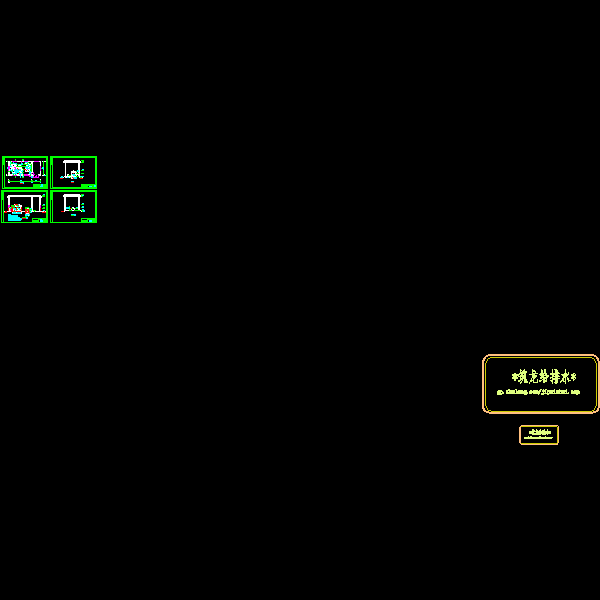

反冲洗风机间(工艺).dwg -
基础图.dwg -
加药间工艺（初设）图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-03-14
- 评论次数：0
- 浏览次数：0
- 文件大小：0.69 MB
- 收藏次数：0
-
文件名称：
附件-995860895570577805658.rar
