5层防洪工程监控中心给排水消防雨水回用系统CAD施工图纸(大院)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度: 施工图
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计 :室外消火栓系统,室内消火栓系统
  • 供水设备:高位水箱,水泵站
  • 供水方式:市政供水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 特殊系统:雨水回收
  • 大样节点:水箱,水泵,泵房,卫生间,集水坑
  • 项目所在地:江苏
一、项目概要
该项目为多层办公楼,总 建筑面积 为18259平方米,其中地下6535平方米,地上11724平方米(含保温层面积:104平方米);建筑层数及高度:地上四层局部五层,建筑高度23.95米;建筑建筑设计结构形式为混凝土框架结构,抗震设防烈度7度,抗震设防类别为标准设防类(简称丙类),设计使用年限为50年;防火设计的建筑分类为多层办公建筑,其耐火等级为二级;地下一级。
二、设计范围
该资料范围为建筑轮廓线以外1.5米内的室内给水排水管道及消防管道。
三、系统说明
该项目设有生活给水系统、生活排水系统、雨水排水系统,消防给水系统,建筑灭火器的配置。
1、生活给水系统:本建筑供水水源为城市自来水,市政供水压力为0.25MPa,
2、生活排水系统:本建筑生活污、废水合流排至室外污水管网,汇集后排入市政污水管网;
3、雨水排水系统:本建筑屋面雨水采用传统内排水系统,经室内雨水管排至室外雨水管道;
4、消防给水系统:本建筑室外消防用水量为30L/s,室内消火栓用水量为15L/s,同时使用水枪数量3支,每根竖管最小流量10L/s;室外消防用水由市政管网供给,室内消防用水由消防泵房供给。
... ...
四、图纸展示

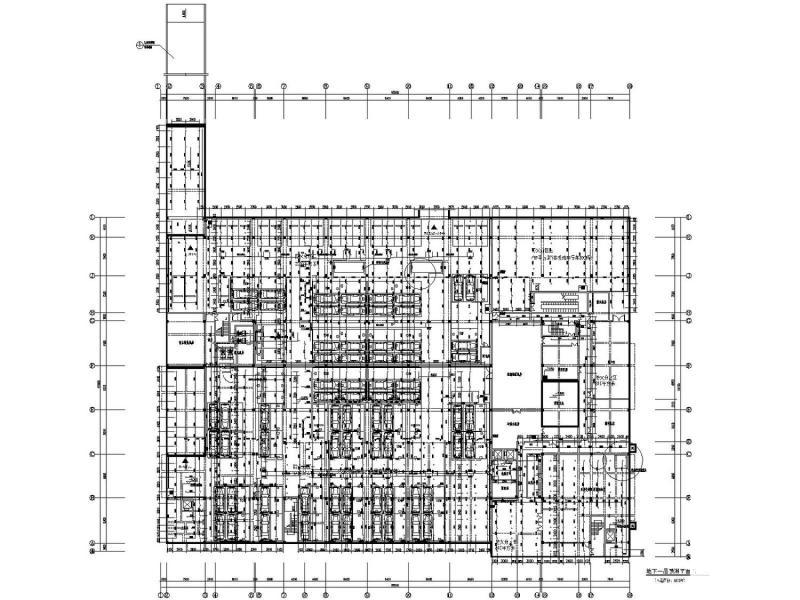

地下一层喷淋 平面图

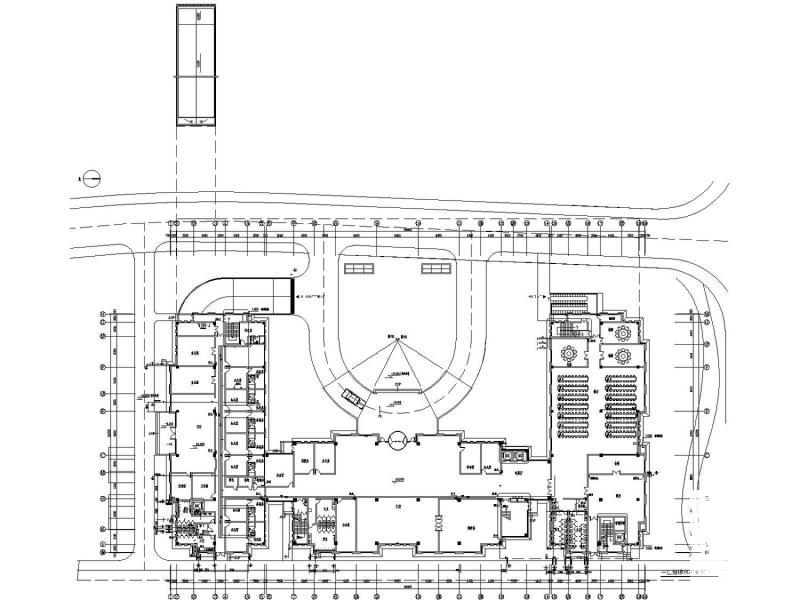

一层给排水平面图

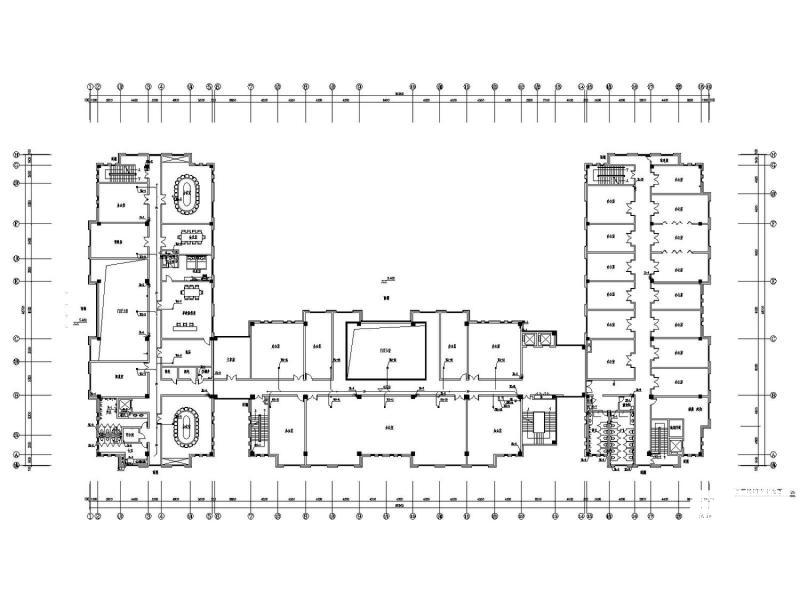

二层给排水平面图

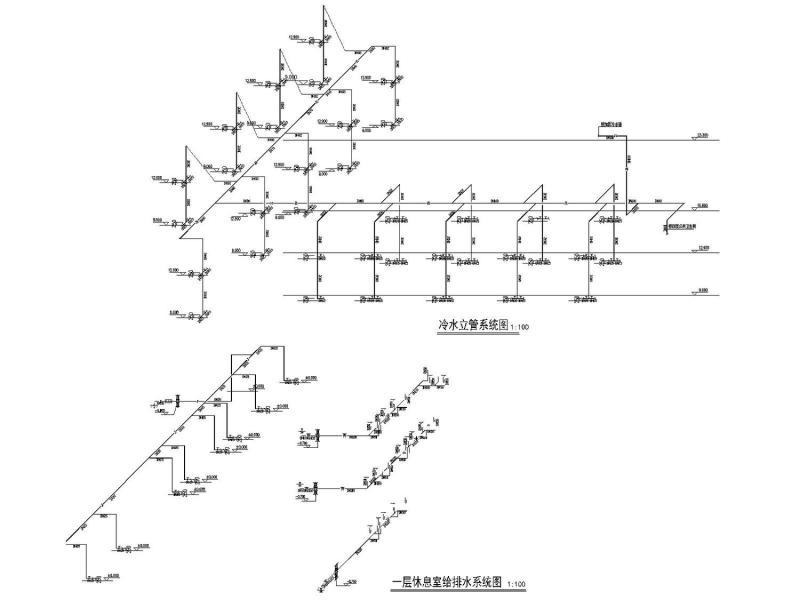

一层休息室给排水系统图

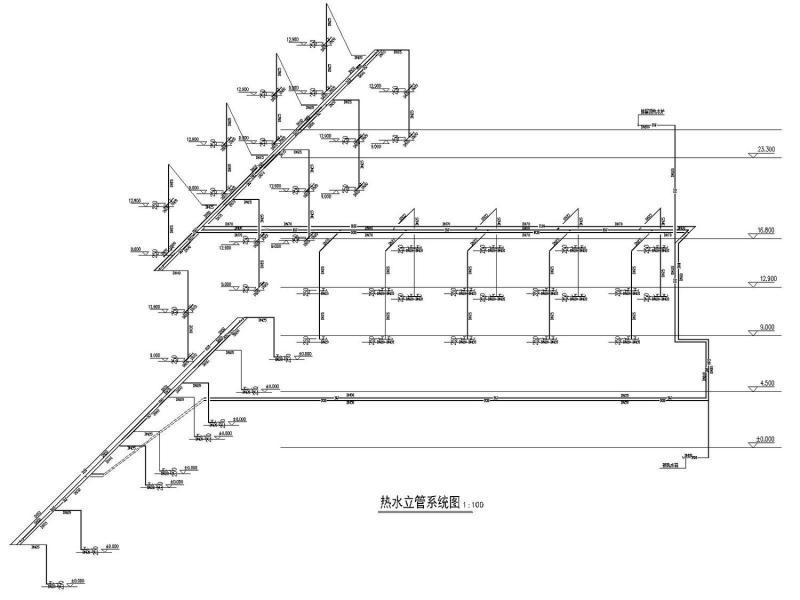

热水系统图
卫生间标准层平面图
雨水回用水处理系统工艺原理图
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 5层防洪工程监控中心给排水消防雨水回用系统CAD施工图纸(大院) - 1
    第 1 张图
  • 5层防洪工程监控中心给排水消防雨水回用系统CAD施工图纸(大院) - 2
    第 2 张图
  • 5层防洪工程监控中心给排水消防雨水回用系统CAD施工图纸(大院) - 3
    第 3 张图
  • 5层防洪工程监控中心给排水消防雨水回用系统CAD施工图纸(大院) - 4
    第 4 张图
  • 5层防洪工程监控中心给排水消防雨水回用系统CAD施工图纸(大院) - 5
    第 5 张图
  • 5层防洪工程监控中心给排水消防雨水回用系统CAD施工图纸(大院) - 6
    第 6 张图
  • 5层防洪工程监控中心给排水消防雨水回用系统CAD施工图纸(大院) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
