6层中医院综合病房楼给排水及消防系统CAD施工图纸（大院出品）

附件详情

一、项目概要级设计范围
该项目为河南省XXXX中医院综合病房楼项目。该项目地下一层，地上六层，建筑高度为22.2m，为多层公共建筑。
该项目设有生活给水系统、生活污水系统、生活热水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置。
二、系统设计

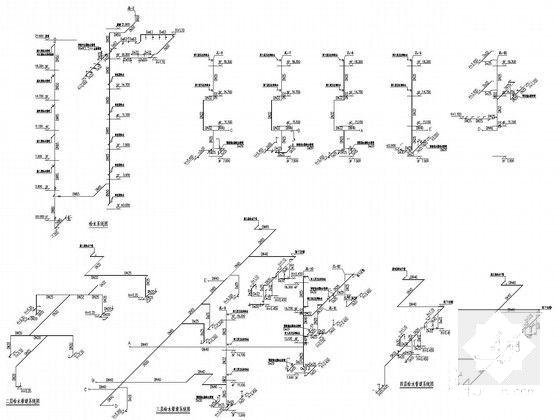

1.生活给水系统：
1）、该项目最高日用水量为42.00m3/d，最大时用水量为5.80m/h。给水管道引自院区已有给水管网，供水压力为0.35MPa。
2）、该项目所有洗脸盆水龙头采用感应水嘴，蹲式大便器采用脚踏式自闭冲洗阀，诊室采用感应式水嘴防溅成品洗手池，淋浴间采用双管脚踏淋浴器，盥洗池水龙头采用肘式开关，小便器采用感应式冲洗阀，其他卫生器具尽量采用非手动开关。
2、生活热水系统：
1）、病房卫生间内装电热水器，该资料仅预留热水器进水管道。

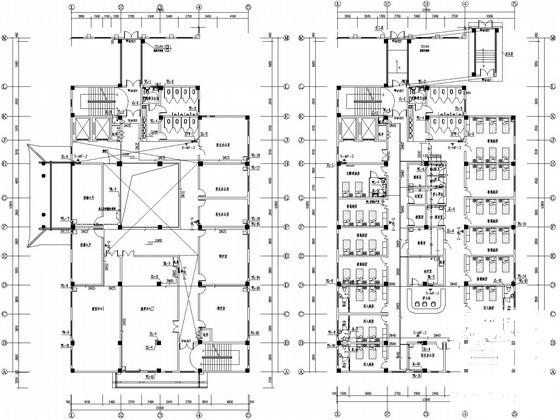

3、生活污水系统：
1）、该项目采用污、废合流制，排至室外污水管道，经化粪池后进入医院污水处理站处理，室外部分管道另行设计。
2）、该项目排水管道采用伸顶通气排水系统。
3）、屋面雨水外排部分详见建筑图。
4）、空调冷凝水管道位置见建施，废水排至室外散水。
4、消火栓给水系统：
1）、该项目为综合病房楼，地下一层，地上六层，建筑体积约19500m，室内消火栓用水量为10L/s，室外消防水量为25L/s，火灾延续时间按2小时。

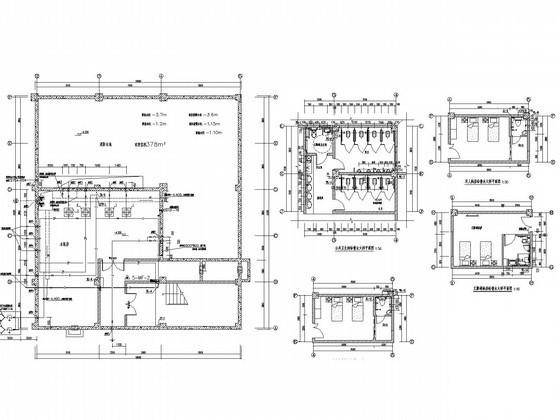

2）、在地下一层统一设有消防泵房与消防水池，消防水池有效容积不小于为378m，储存该项目2小时室内外消火栓用水量与1小时自动喷淋用水量。在该项目（院区内最高）屋顶设有高位水箱及增压稳压装置，其中水箱有效容积为18m3.

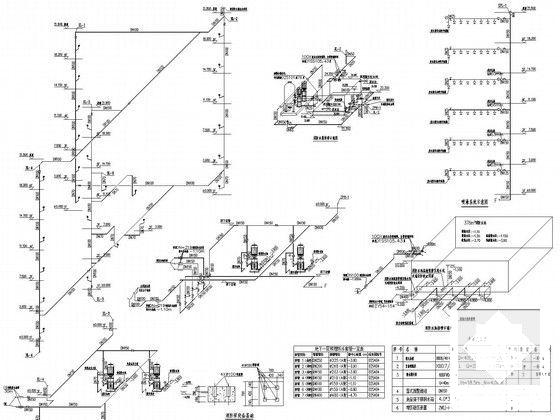

3）、消火栓系统由消防泵房内的消防水泵供水。室内外消火栓泵流量为40L/s，扬程为60m，共两台，一用一备。消火栓系统在院区内成环布置，在环网上按规范设室外消火栓，满足各个建筑的室外消火栓水量及消防扑救面用水。室内消火栓系统在院区内成环布置，该项目室内消火栓系统由两路接自院区室内消火栓。

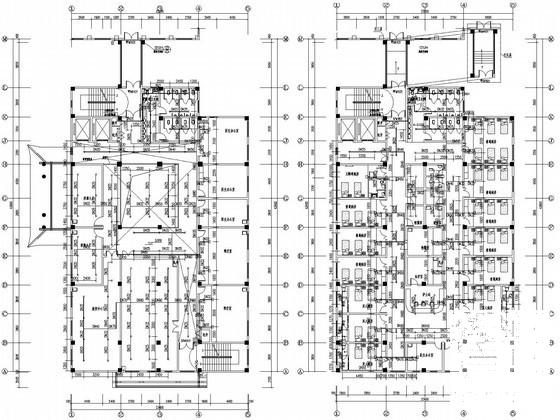

5、自动喷淋系统：
1）、该项目为综合病房楼，设自动喷淋给水系统，火灾危险性为中危险Ⅰ级，喷水强度为 6L/min·m，作用面积160m，自动喷淋用水量 25L/s，火灾延续时间1小时。
2）、自动喷淋系统的喷淋泵设在地下一层消防泵房内，喷淋泵流量30L/s，扬程为70m，共两台，一用一备。
3）、湿式报警阀设在消防泵房内，共设4个湿式报警阀，该项目需1个湿式报警阀,其他为预留。
4）、自动喷淋系统共设两套水泵接合器，位置统一设置。
6、灭火器配置：
室内灭火器配置根据《建筑灭火器配置设计规范》，病房楼按A类火灾，严重危险级，配置手提式磷酸铵盐干粉灭火器，灭火器配置级别为 3A，灭火器最大保护距离15m；消防控制室及变配电室为E类火灾，中危险级，配置手提式磷酸铵盐干粉灭火器，灭火器配置级别为 2A，灭火器最大保护距离20m。灭火器设置于灭火器箱内，其顶部离地面高度不应大于1.5m，底部离地面高度不应小于0.08m，灭火器箱不得上锁。灭火器配置位置及数量详见平面图。
