8层综合楼给排水及消防系统CAD图纸
- 附件设计说明：无
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水
附件详情
本图为某高层综合楼给排水及
消防系统
图，包括各层给排水平面图、消防平面图、给排水系统轴测图及消防栓轴测图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

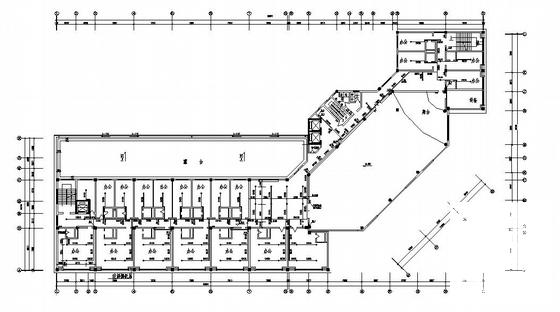

第 1 张图 -

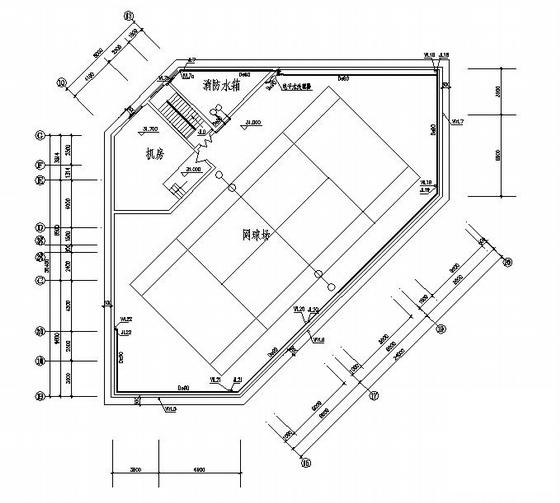

第 2 张图 -

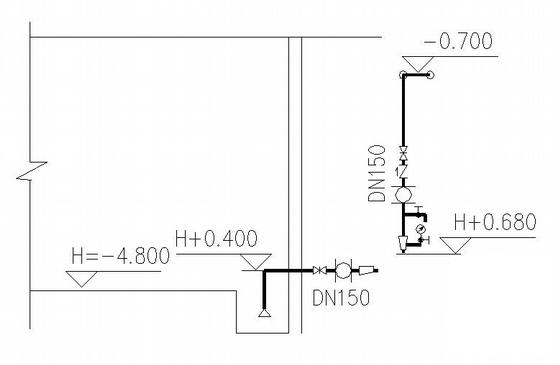

第 3 张图 -

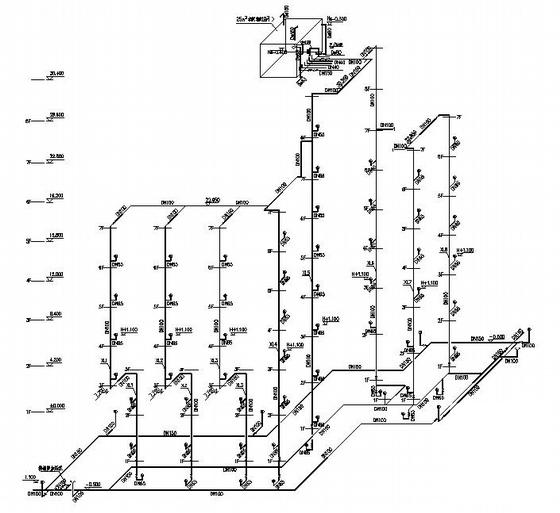

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.13 MB
- 收藏次数：0
-
文件名称：
附件-995860558887590758670.rar
