4层高级别墅给排水及消防系统CAD施工图纸(市政供水)

  • 附件设计说明:有
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:消防排水
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水

附件详情

一.项目概要及设计范围
该项目为多层住宅,该项目建筑物层数为地上4层,地下1层。总建筑面积807.51m ,耐火等级为二级;从市政给水管网引进1路DN40进水管,作为该项目水源。

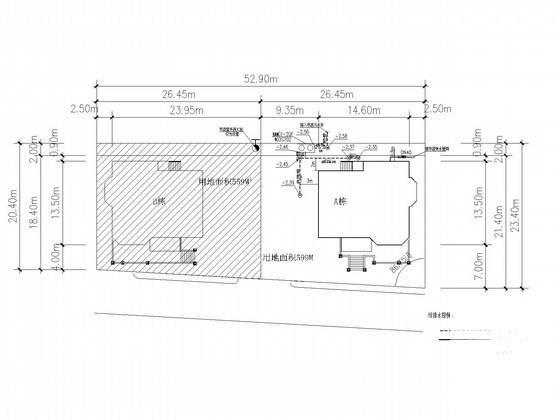

设计范围包括室内给排水设计;室内消防设计;3.总图室外管线。
二.生活给水系统:
1、该项目最高日用水量为2.5m 。
2、供水方式: 由市政直接供水。市政水压0.30MPa。
3、该项目热水系统采用太阳能集热板供热系统。
三.生活排水系统:
1、该项目最高日用水量为2.2m 。建筑内污水经排水系统收集,经室外的污水管,排入化粪池。
2、经化粪池初步处理后,排入经化粪池处理符合《污水排入城镇下水道水质标准》CJ 3082的规定后,排入市政污水管网。场地雨水由景观统一考虑。
四.消火栓与灭火器:
1.该项目为多层住宅,建筑体积小于3000m3;在同一时间内的火灾次数为1次,室外消火栓供水量为15L/S,消防供水时间按2小时计;可不设室内消火栓系统。室外消火栓采用市政消火栓。
2.灭火器配置:按A类火灾中危险级,在建筑内配置MF/ABC3(2A/34B))干粉灭火器。
... ...

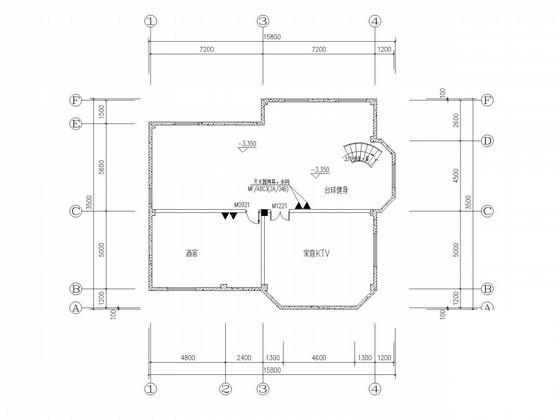

地下室给排水平面图

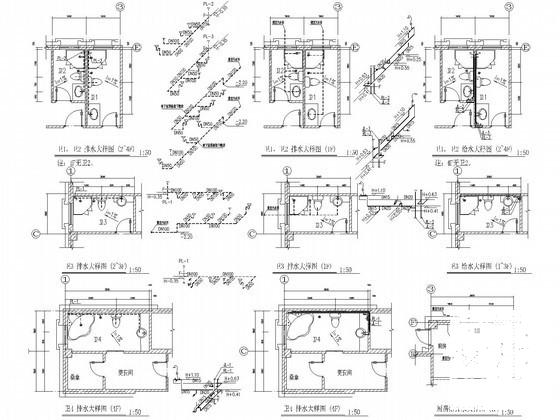

卫生间给排水大样图

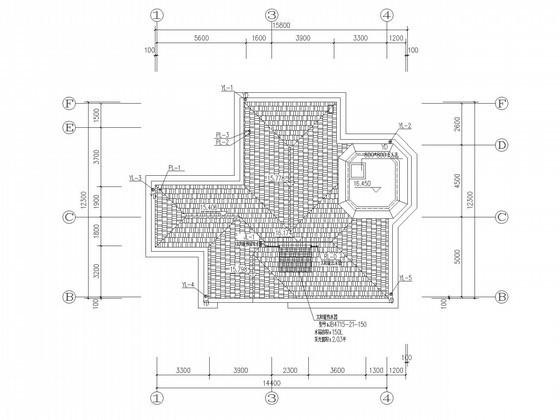

屋顶层给排水平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层高级别墅给排水及消防系统CAD施工图纸(市政供水) - 1
    第 1 张图
  • 4层高级别墅给排水及消防系统CAD施工图纸(市政供水) - 2
    第 2 张图
  • 4层高级别墅给排水及消防系统CAD施工图纸(市政供水) - 3
    第 3 张图
  • 4层高级别墅给排水及消防系统CAD施工图纸(市政供水) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
