5层堆垛储物仓库给排水CAD施工图纸（市政供水）(自动喷水灭火系统)

附件详情

一、项目概要：该项目位于浙江温州，本建筑为二期工程 2-7地块 1-3#立库，建筑高度 23.70m，为堆垛储物仓库，火灾危险性类别为丙类，耐火等级为二级。

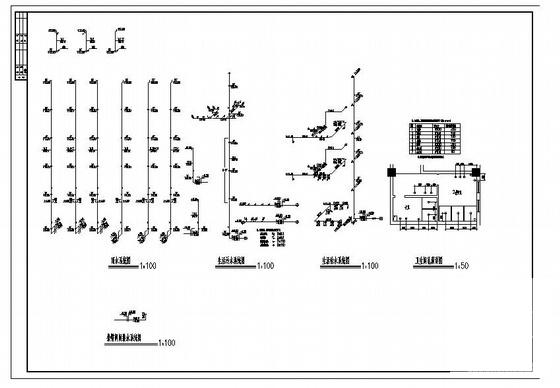

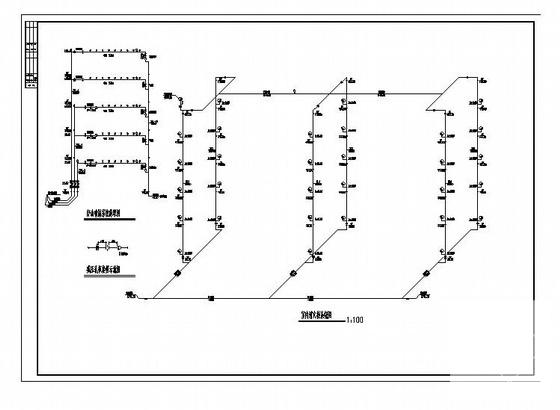

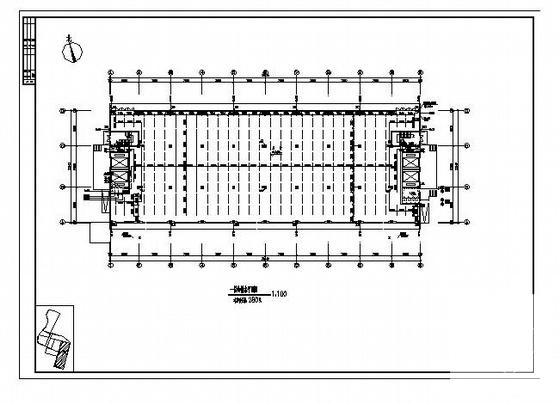

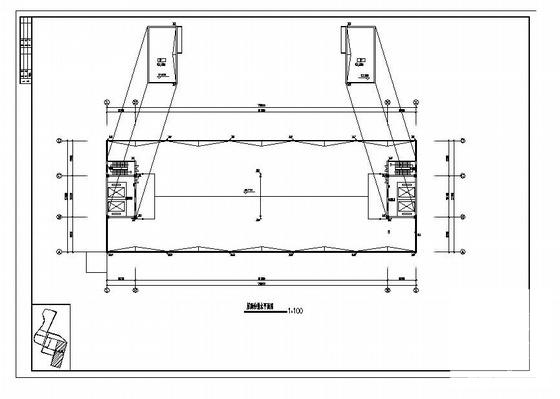

三、生活给水系统设计：1、生活给水方式为市政给水管网直供。2、一至四层卫生间大便器采用自闭式冲洗阀大便器，五层卫生间大便器采用低水箱冲落式大便器。3、所有给水附件为节水型，不得采用淘汰产品。四、室内消防栓系统设计：1、该项目室内消火栓用水量 10L/s，火灾延续时间 3小时，火灾初期 10分钟消防用水储存于 2-6#地块增值加工用房屋顶消防水箱。2、消火栓用钢板箱体铝合金框消火栓箱，箱内配 SN65消火栓，水枪口径=19mm，尼龙衬胶水带 ZN65 L=25m，手动启泵按钮一个。3、消防水泵和消防水池设在 2-6＃地块地下室，供应整个厂区室内消火栓系统一次灭火用水，水池容积 500t。4、室外设消防水泵接合器，与其他建筑共用，具体位置详见总平图纸。五、排水系统设计：1、该项目室内排水采用污废合流，污水经过化粪池处理后排入市政污水管网。2、屋面雨水设计重现期 P=2，t=5min，q=490L/s.ha。3、屋面雨水排放采用侧入式雨水斗和 87型雨水斗。六、自动喷水灭火系统：1、本建筑为堆垛储物仓库，设计最大堆垛高度 4.40m，设自动喷水灭火系统，按仓库危险级Ⅱ级设计，灭火用水量 50L/s。火灾延续时间按 2小时计算，火灾初期 10分钟消防用水储存于 2-6#地块增值加工用房屋顶消防水箱。2、喷淋水泵和消防水池设在 2-6＃地块地下室，供应整个厂区自动喷淋系统一次灭火用水，水池容积 500t。3、本建筑喷头采用 68°C立式喷头，由三组湿式报警阀供水，报警阀设在一层报警阀间，报警阀距地 1.2m。
