医院综合楼给排水施工大样图平面图及消防系统原理图

项目概要：该项目为 贵州省某 中医医院综合救治改造工程 给排水施工图 （含大样图） 。性质：室内、外改造项目。改造面积：861.96 平方米 。给水采用市政自来水，市政常压0.35MPa。排水采用（室外）雨、污分流 。

设计内容：

用地红线范围内的室内外给排水、消防设计。

1.给水排水设计：给水系统 、污水排水系统 、雨水系统 、室外给排水详总图 。

2.消防系统设计：室内消火栓系统、室外消火栓系统(位置见总图)、室外消火栓系统、自动喷淋系统、灭火器配置系统。

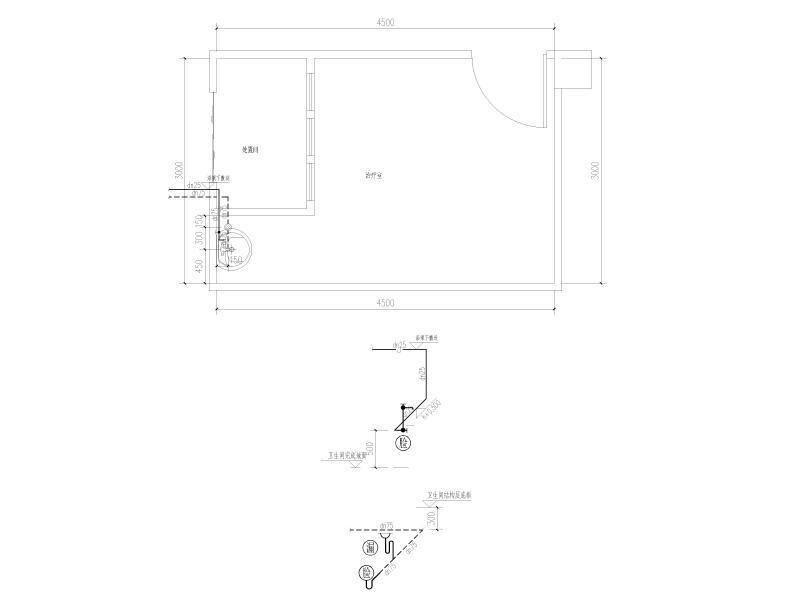

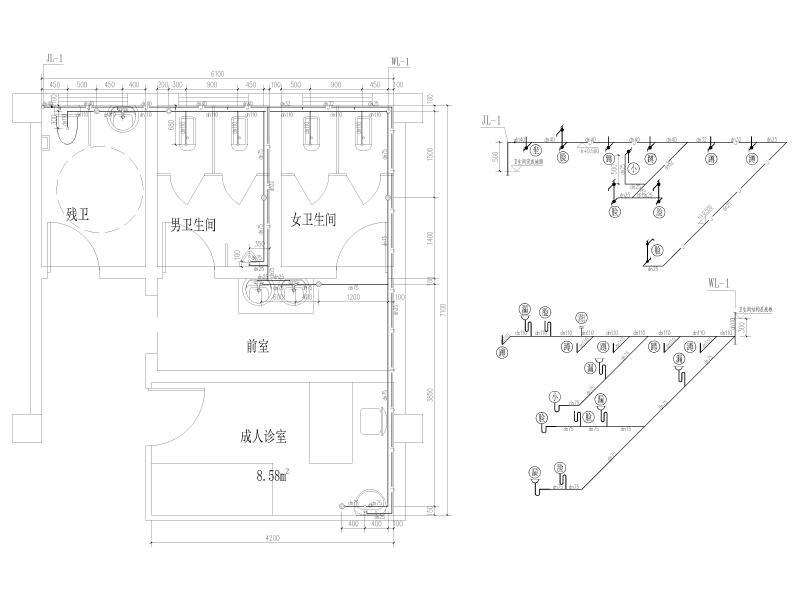

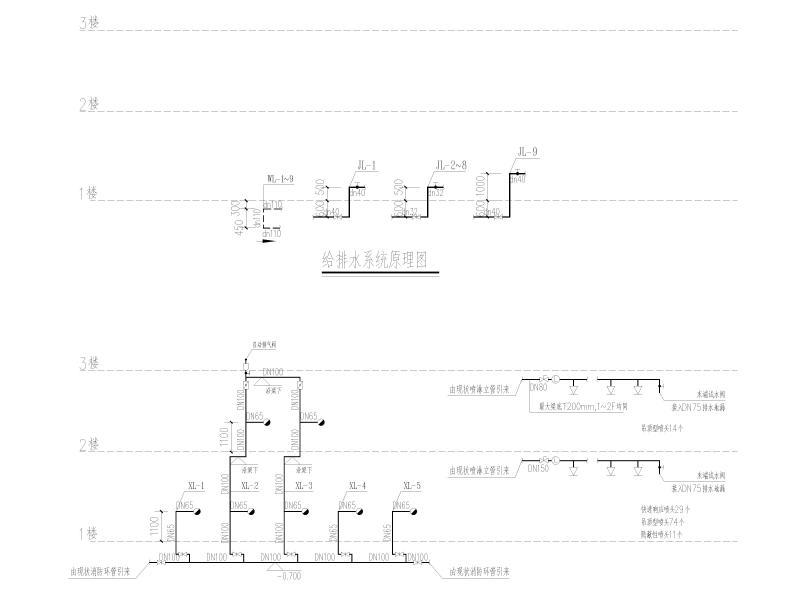

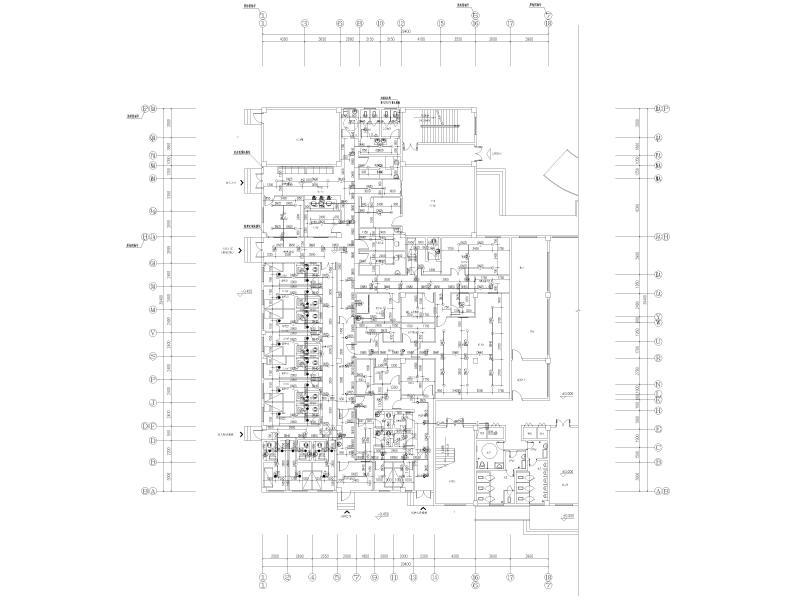

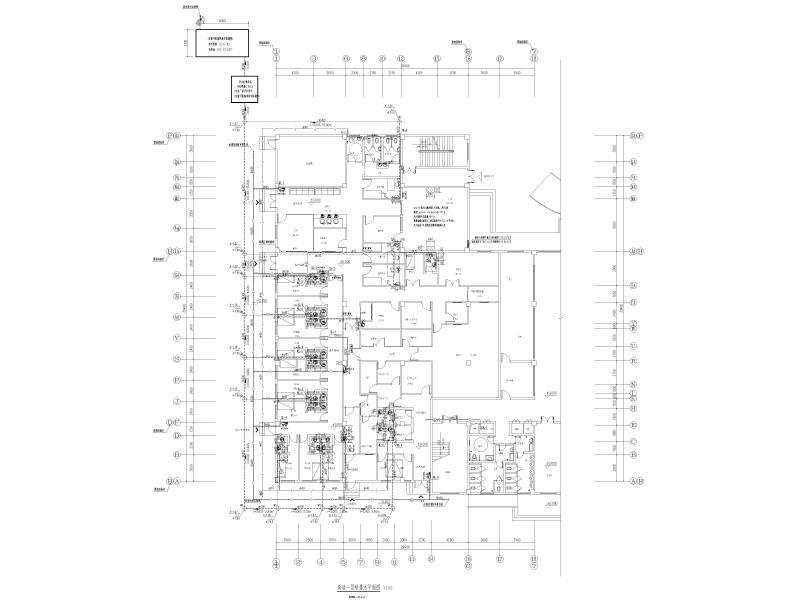

部分图纸展示：
