22层医院综合楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：35655平方米
- 建筑地上层数：22层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：49张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统, 废水系统, 雨水系统
- 消防设计：室外消火栓系统, 室内消火栓系统, 雨淋系统, 气体灭火系统
- 供水方式：市政供水
- 供水分区：四区
- 排水体制：污废合流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：水箱, 卫生间
- 项目所在地：湖南
附件详情
- 给排水设计说明
- 给水总平面图
- 排水总平面图
- 给排水平面图
- 给排水平面图
- 给水系统原理图
- 热水系统原理图
- 消火栓系统原理图
- 排水系统原理图
- 喷淋系统原理图
- 泵房设备定位图
- 泵房管道布置图
- 泵房系统原理图
- 水箱大样图
- 卫生间给排水大样图
附件详情
娄底市中心医院（实际功能为医院住院部，诊疗部），公共建筑，建筑面积35000平米，建筑高度79.7米，地下室+22层，空气源与太阳能集中联合供热系统等等

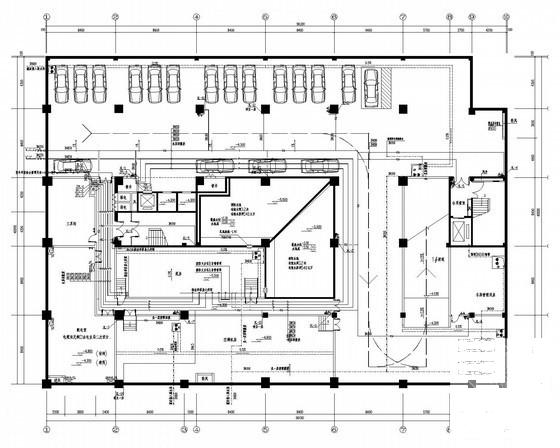

三层给排水平面图
三层喷淋平面

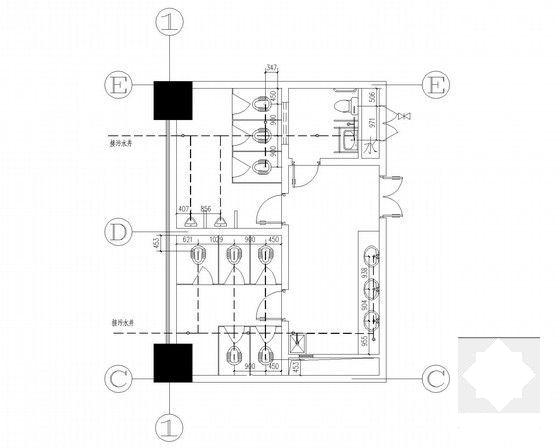

卫生间排水大样图

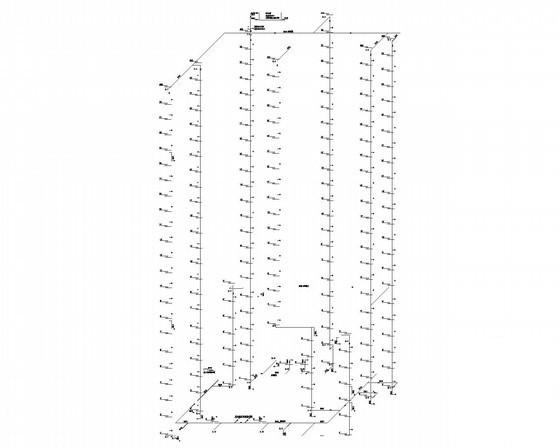

消火栓系统原理图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：4.61 MB
- 收藏次数：0
-
文件名称：
附件-995860758098975506590.rar
