11层医院综合楼给排水全套施工大样图

附件详情

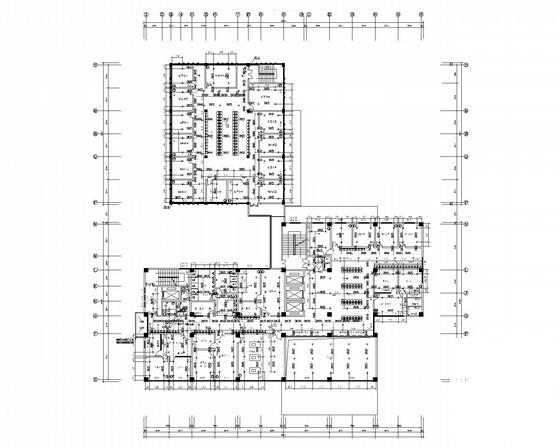

该资料为安徽某医院综合楼给排水全套图纸。该工程为十一层（地下一层）建筑，为一类高层综合楼，高度不超过50m。
设计内容：生活给水系统、生活排水系统、雨水排水系统、消防系统、热水系统。生活给水由市政管网直接供给，一共分为四个区。排水采用污废分流制，雨水为有组织外排水。室内消火栓流量为20L/s，室外消火栓流量为20L/s。该项目5~9层病房热水太阳能集中热水系统。屋顶设太阳能集热板和太阳能热水箱。
，共30张图纸。
