8层医院综合楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：高层建筑
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：水泵站
- 供水方式：市政供水,分区供水
- 供水分区：两区
- 排水体制：污废合流,雨污合流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 热水供应方式：集中热水供应
- 项目所在地：江苏
附件详情
- 给水排水设计施工说明 图例 资料目录
- 一层~八层自动喷淋平面图
- 一层~八层给排水消防平面图
- 给水管道原理图
- 热水管道原理图
- 卫生间大样图
- 排水管道原理图
- 消火栓管道原理图
- 自动喷淋管道原理图
附件详情
本稿件为某医院综合楼给排水消防施工图纸，主体地上八层，建筑总高度30.15m。设计任务：室内给水工程、室内热水工程、室内热水工程、室内排水工程、室内雨水工程。
，共18张图纸。

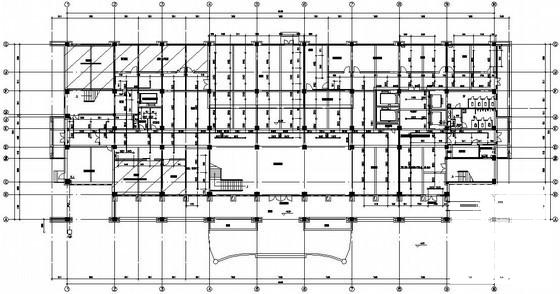

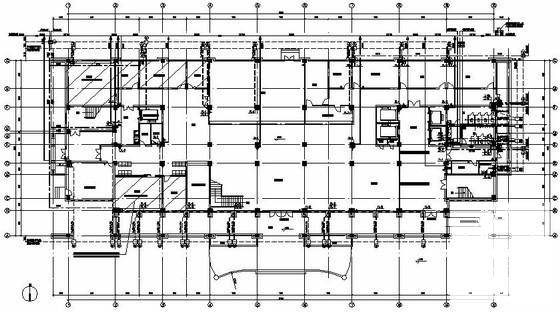

一层给排水消防平面图

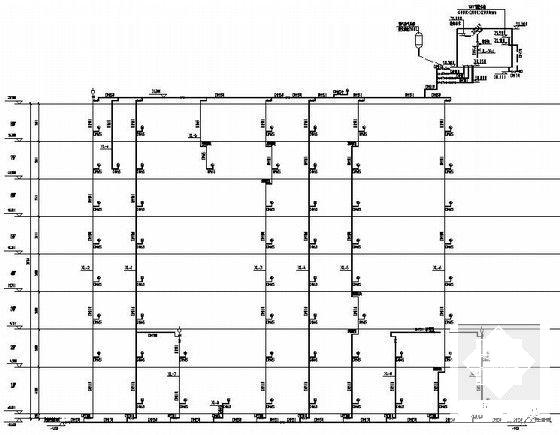

消火栓管道原理图

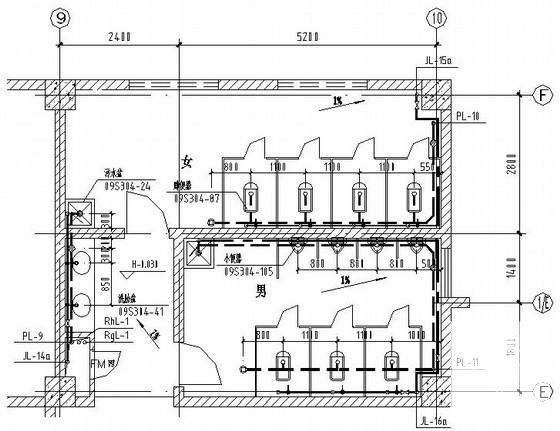

卫生间大样图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.7 MB
- 收藏次数：0
-
文件名称：
附件-995860058867997850950.rar
