4层中医院门诊楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,喷淋系统
- 排水体制：污废合流
- 消火栓用水量室内(L/S)：15
- 特殊系统：太阳能热水系统
- 项目所在地：安徽
附件详情
- 资料目录
- 室内给排水设计施工总说明
- 自动喷水灭火平面图
- 生活给水系统图
- 屋顶消火栓消防给水干管系统图
- 自动喷淋系统图
- 雨水排水系统图
- 生活排水系统图
附件详情
本建筑为综合性医院。地上4层，建筑高度17.70米。防火设计：本建筑为体积大于25000m3的病房楼。管道系统：该项目设有生活给水系统、太阳能生活热水系统，生活排水系统、雨水系统、消火栓系统,自动喷水灭火系统.
，共20张

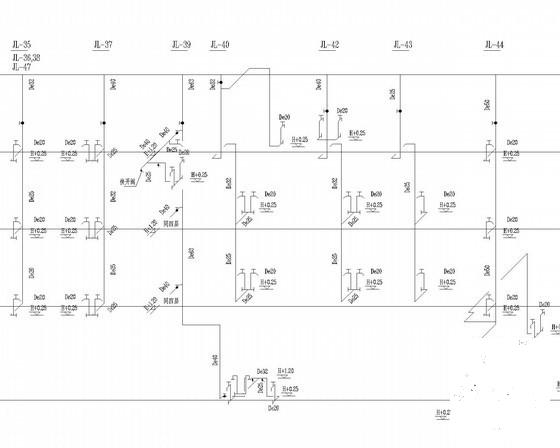

生活给水系统图

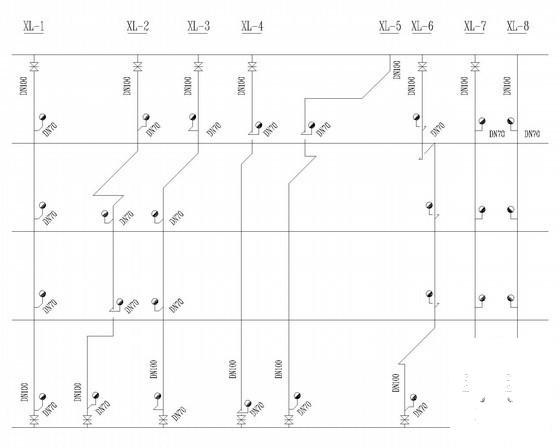

消火栓消防给水立管系统图

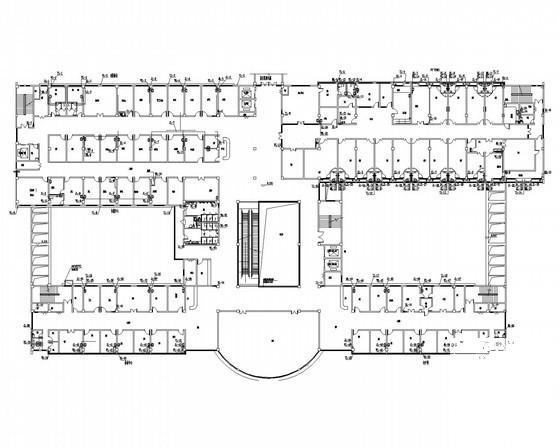

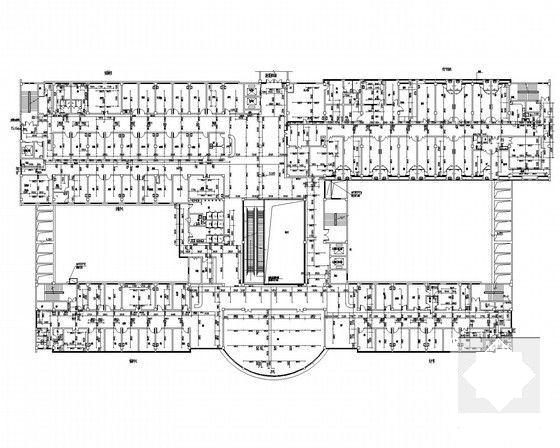

自动喷水灭火平面图

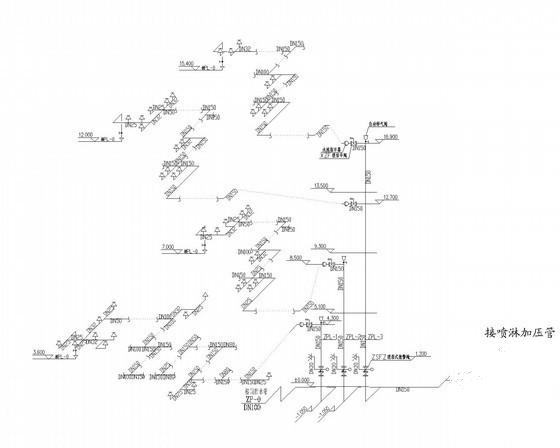

自动喷淋系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.57 MB
- 收藏次数：0
-
文件名称：
附件-995860087977980805609.rar
