6层医院综合楼给排水CAD图纸
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：17张
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：15
- 大样节点：泵房,卫生间
- 热水供应方式：集中热水供应
附件详情
- 设计说明

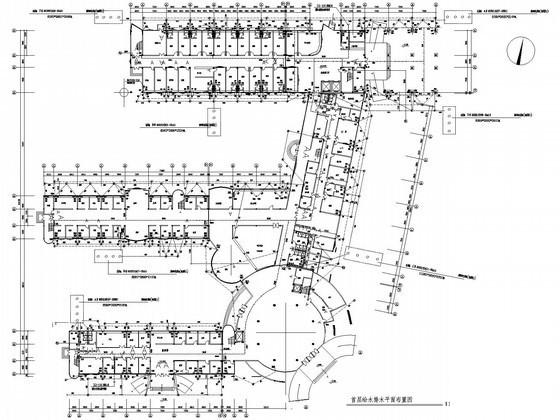

- 首层给水排水 平面布置图
- 二层给水排水平面布置图
- 三层给水排水平面布置图
- 四层给水排水平面布置图
- 五层给水排水平面布置图
- 六层给水排水平面布置图
- 天面给水排水平面布置图
- 生活给水管道系统图
- 热水给水干管系统图
- 热水回水干管系统图
- 雨水管道系统图
- 消防给水管道系统图
- 雨水管道系统图
- 公用卫生间排水管道系统图
- 屋面水箱接管高程控制
- 屋面水箱预埋管平面定位
- 预埋箱底出水管详图
- 预埋箱底放空管详图
附件详情
该项目是一栋医院综合楼，建筑层数为地上六层；该项目设计范围：室内外给水、污水、热水系统、雨水系统；
共计17张图纸；

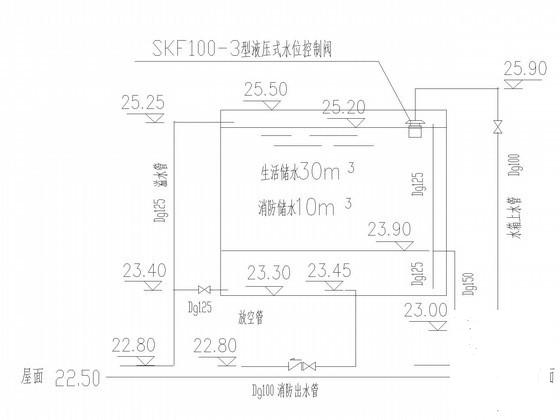

屋面水箱接管高程控制图

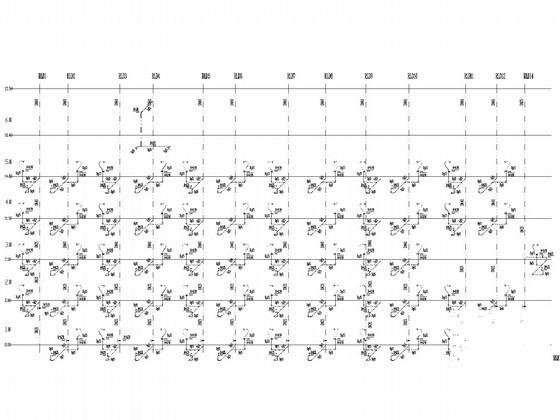

给水立管系统图

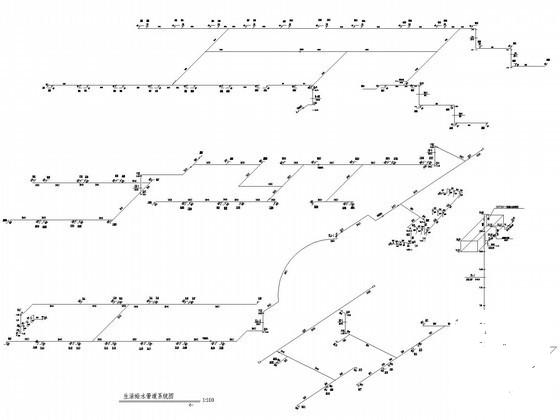

生活给水管道系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.18 MB
- 收藏次数：0
-
文件名称：
附件-995860597695506809857.rar
