7层儿童医院综合楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13175.25平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 雨水重现期:50年
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 特殊系统:太阳能热水系统
  • 大样节点:卫生间
  • 项目所在地:重庆

附件详情

  • 给排水设计总说明

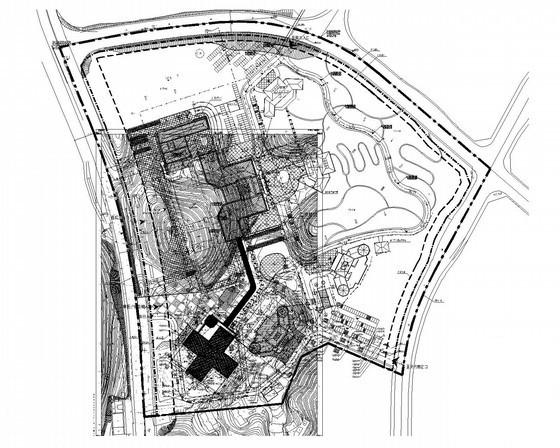

  • 给排水总平面图
  • 室外排水管高程表、纵断面图
  • 给排水平面图
  • 喷淋平面图
  • 给排水系统原理图
  • 卫生间给排水平面大样图、系统图

附件详情

该资料为诶重庆某儿童医院综合楼给排水施工图。建筑面积13175.25m,建筑基底面积为2528.65m,地上7层,建筑高度为31.5米。设计范围:生活给水系统、热水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统。给水由市政给水管网提供,给水分区为2区。排水系统采用雨污分流,屋面雨水设计重现期为50年。消火栓系统用水量室外20L/S,室内20L/S。
,共23张图纸。

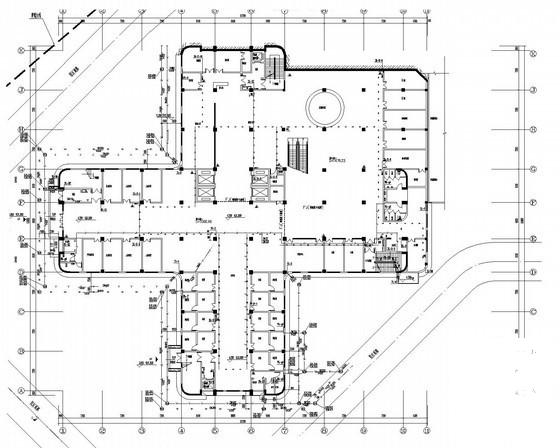

二层给排水平面图

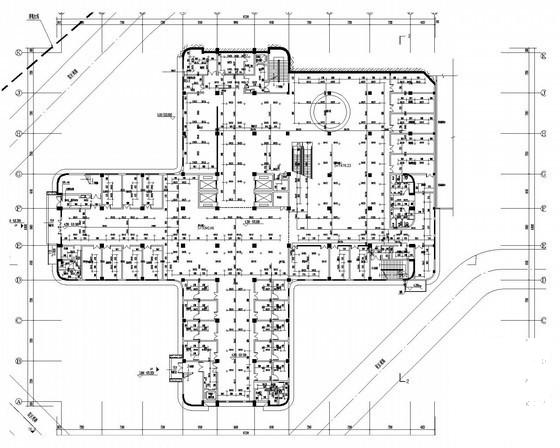

二层喷淋平面图

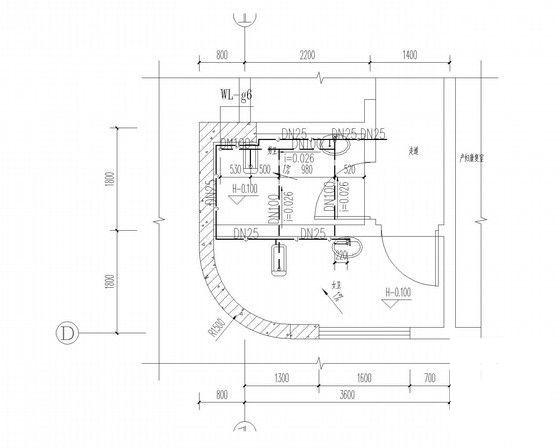

卫生间给排水大样图

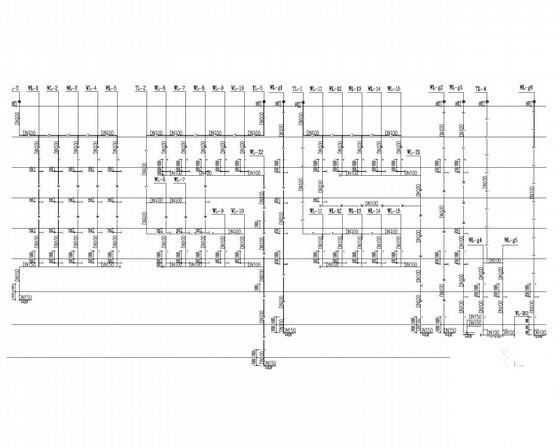

污水排水系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 7层儿童医院综合楼给排水CAD施工图纸 - 1
    第 1 张图
  • 7层儿童医院综合楼给排水CAD施工图纸 - 2
    第 2 张图
  • 7层儿童医院综合楼给排水CAD施工图纸 - 3
    第 3 张图
  • 7层儿童医院综合楼给排水CAD施工图纸 - 4
    第 4 张图
  • 7层儿童医院综合楼给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
