驾校综合楼给排水施工图纸cad
-
建筑类别：交通建筑
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废分流
-
排水技术：重力排水
-
项目所在地：广东
1、项目概要及设计范围：该项目为
广东省驾校综合楼
给排水施工图
2020
，大楼共2层。设室内给排水管道、灭火器系统。总图从市政给水管网引入一根DN40mm进水管。室外消防纳入市政消火栓系统，本单体不再单独考虑。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

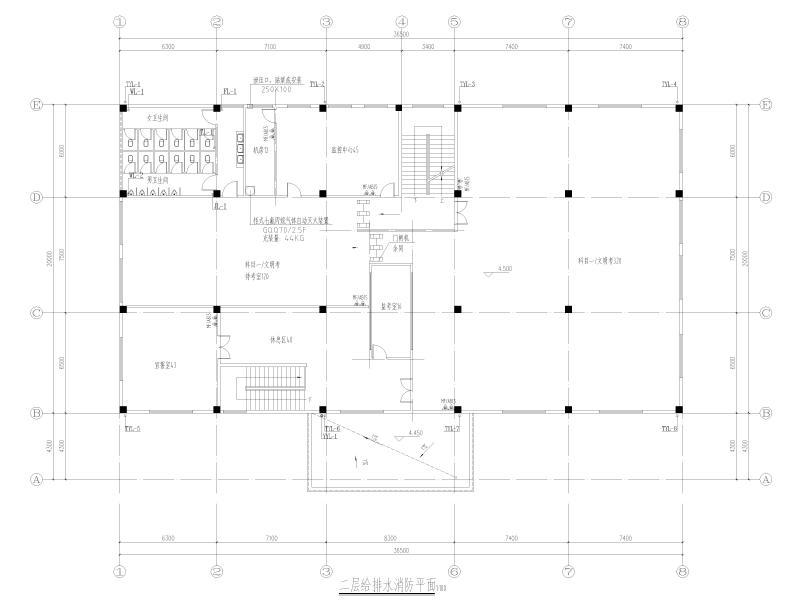

二层给排水消防平面 -

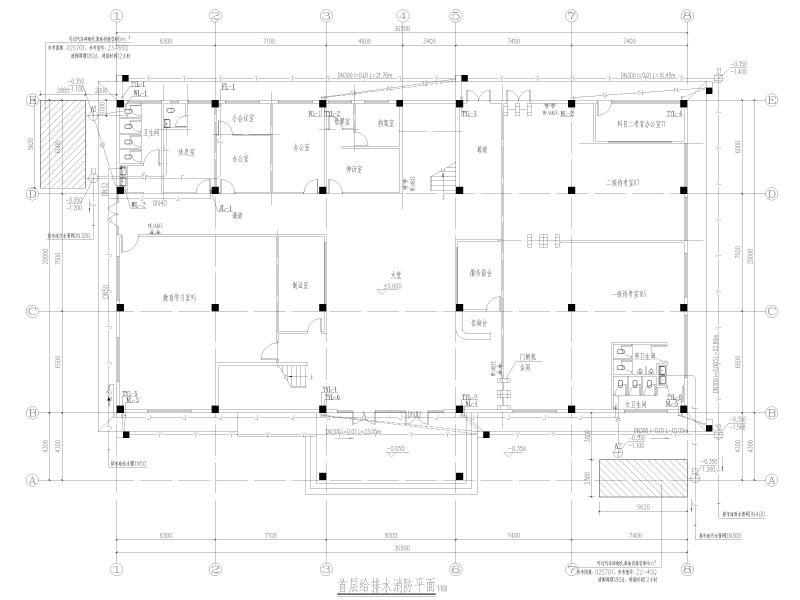

首层给排水消防平面 -

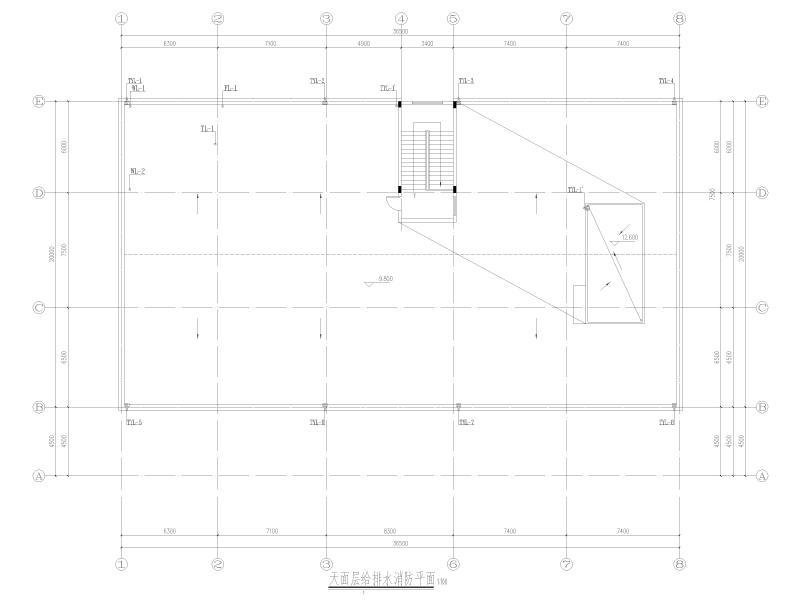

天面层给排水消防平面
以上是部分截图，请下载附件后查看完整高清内容
