6层综合楼给排水CAD图纸
- 建筑类别：综合楼
- 建筑地上层数：6层
- 建筑地下层数：0层
- 出图日期：2010
- 建筑设计面积：8290.27平方米
- 设计阶段： 设计方案
- 供水分区：无
- 污废水排水体制：分流
- 设计内容：给排水,消火栓
- 设置场所火灾危险等级：轻危险级
附件详情
综合楼建筑面积为：8290.27平方米，高22 .8m，共6层
给水接市政供水，水压为0.4MPa。排水为雨污分流
消火栓系统：消火栓供水采用市政供水，市政管道为DN300的环状管网，水压为0.4MPa。
消火栓采用XZ-303单栓室内消火栓。
图纸共18张，包括给排水、消防

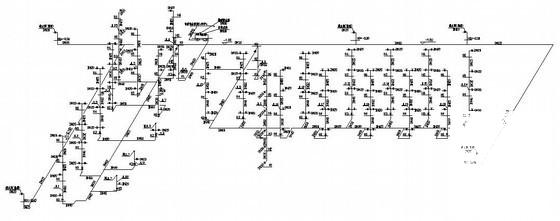

排水系统图
三层消防平面图

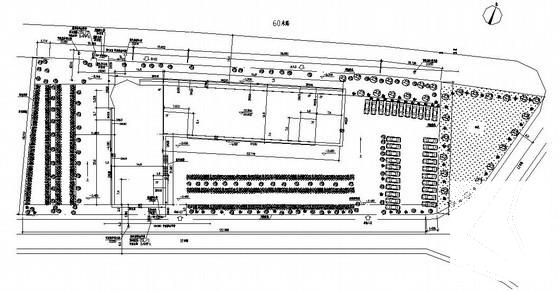

消防总平面图
