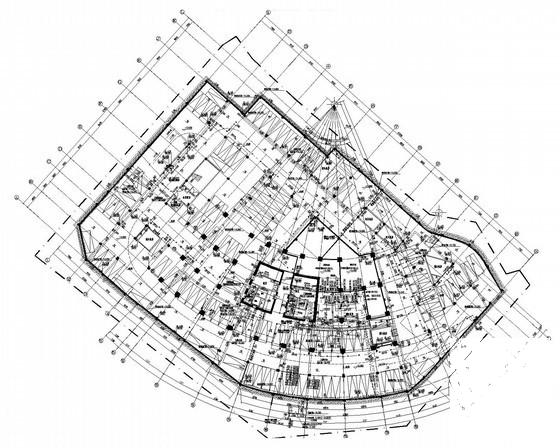

40层综合楼给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:40层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:50年
  • 大样节点:水泵
  • 项目所在地:湖北

附件详情

  • 设计总说明(一)
  • 设计总说明(二)
  • 消火栓系统原理图
  • 自动喷水系统原理图
  • 给水系统原理图
  • 排水系统展开图
  • 负三层给排水平面图
  • 负三层自喷平面图
  • 负二层给排水平面图
  • 负二层自喷平面图
  • 负二层机械式停车库下层车位自喷平面图
  • 负一层给排水平面图
  • 负一层自喷平面图
  • 负一层机械式停车库下层车位自喷平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 四层自喷平面图
  • 五层给排水平面图
  • 六至十四层给排水平面图
  • 十五层给排水平面图
  • 十六层给排水平面图
  • 消防水泵房平、剖面图、大样图
  • 消防水泵房土建资料图

附件详情

该资料为湖北某149米高层综合楼给排水图纸。本建筑地下3层停车库,裙房4层商业,5至40层为办公。其中,15~28层为避难层。建筑高度为149.9米。本建筑为超过100米的高层综合楼。
设计内容:生活给水系统、污水系统、雨水系统、消防给水系统、室内消火栓系统、自动喷水灭火系统。生活给水系统由市政给水管网提供,该项目采用雨、污分流制,粪便污水与洗涤废水采用合流制。屋面雨水排水工程与溢流设施的总排水能力按50年重现期的雨水量设计,屋面雨水采用内排水系统。
,共33张图。

消火栓系统原理图

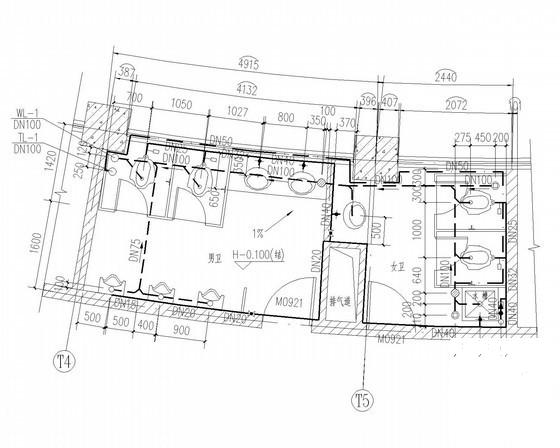

塔楼公共卫生间放大平面图

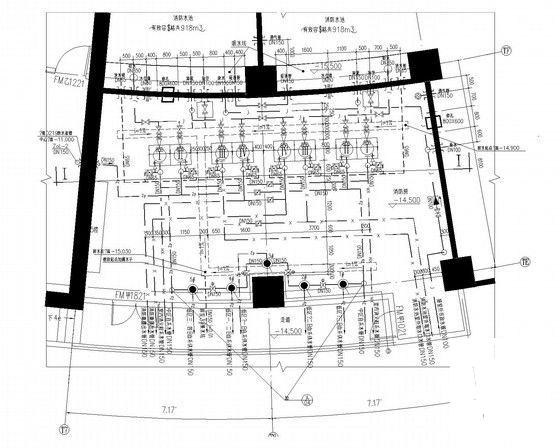

消防水泵房平面放大图

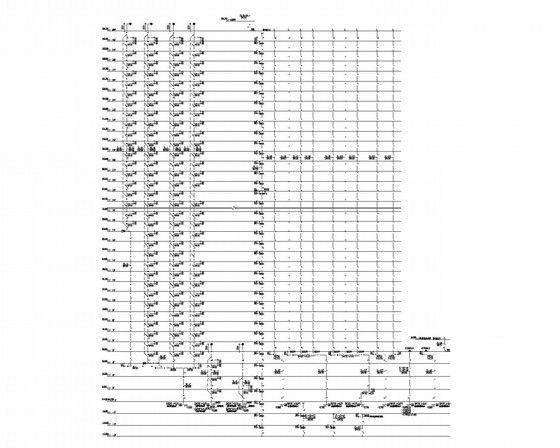

排水系统展开图

裙房公共卫生间放大平面图

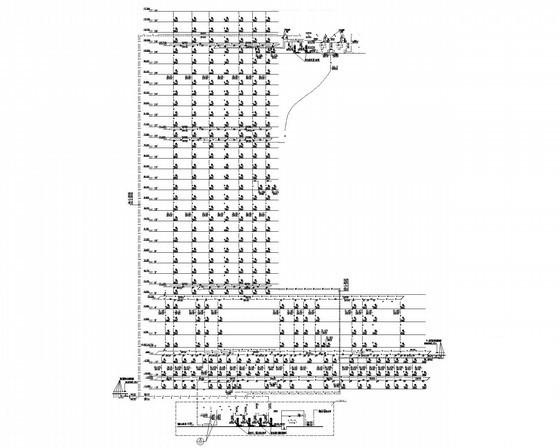

自动喷水系统原理图
