高层综合楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,商业,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 参考图纸:40张
  • 设计年代:近代
  • 地下室用途:人防,商业
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,泵房,卫生间,集水坑
  • 项目所在地:江苏

附件详情

  • 资料目录
  • 给排水设计施工说明,图例
  • 防空地下室平时给排水平面图
  • 防空地下室战时给排水平面图
  • 技术夹层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 五~七层给排水平面图
  • 八~十一层给排水平面图
  • 十二层给排水平面图
  • 屋顶层给排水平面图

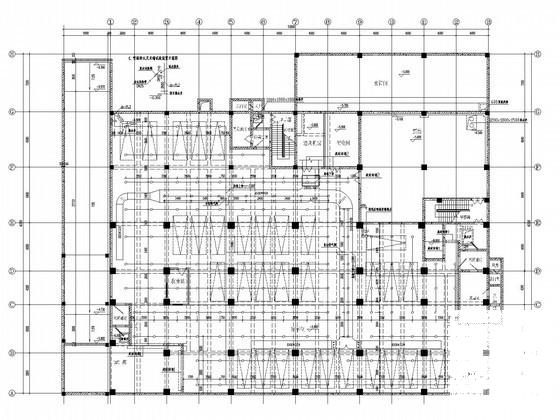

  • 地下层喷淋平面图
  • 一层喷淋平面图
  • 二层喷淋平面图
  • 三层喷淋平面图
  • 四,五层喷淋平面图
  • 六~十二层喷淋平面图
  • 卫生间详图
  • 人防口部详图
  • 水泵房管道系统图
  • 消防水池断面 主要设备表
  • 集水坑详图
  • 屋顶水箱详图
  • 给排水系统图
  • 消火栓系统图
  • 自动喷淋展开系统图
  • 地下车库消火栓系统图
  • 战时给水系统图
  • ……

附件详情

该项目位于江苏,是一高层综合楼项目,一至二层为商业用房,三至十二层为办公层;建筑高度为:42.3米,地下一层,地上十二层,为一类高层综合楼;地下室为平战结合人防工程地下室,平地下室为平战结合人防工程地下室平时为6B级人防工程。
设计内容:生活给水系统、热水系统、污水排放系统、雨水排放系统、消火栓给水系统、自动喷水灭火系统、及灭火器系统。
,共计26张图纸;

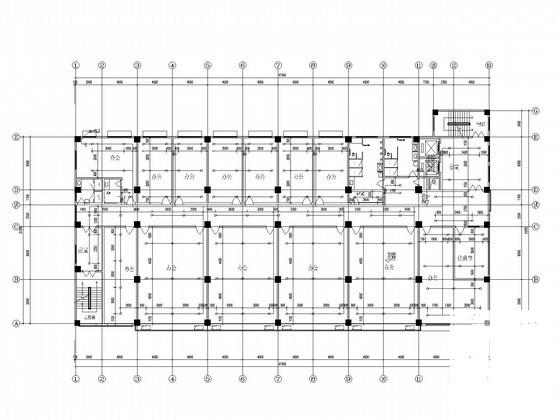

办公层喷淋 平面布置图

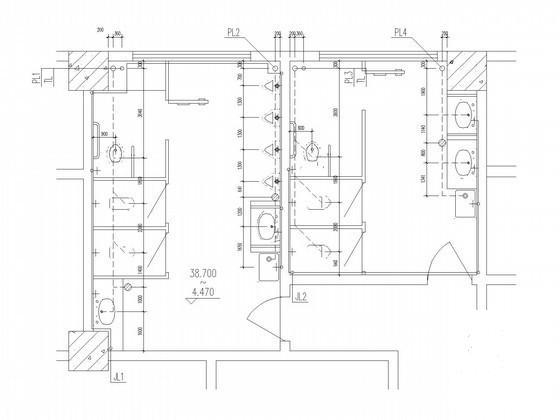

卫生间详图

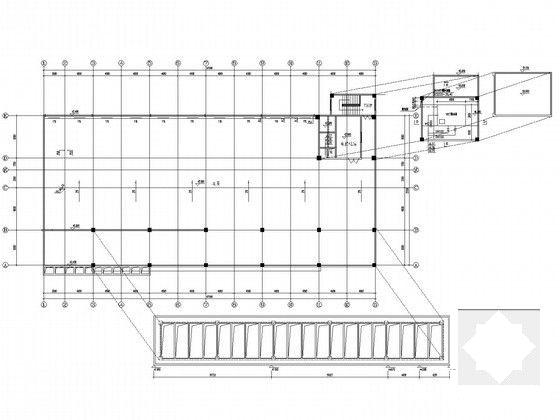

屋顶层给排水平面图

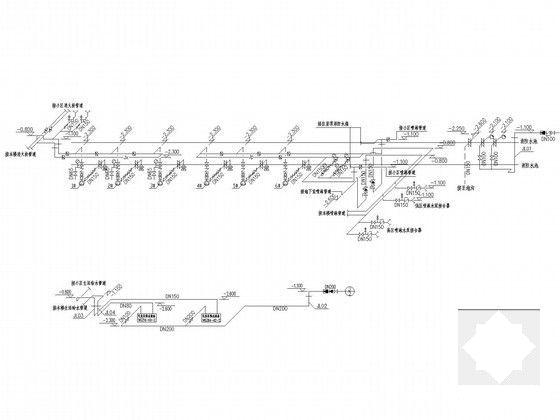

水泵房管道系统图

消火栓系统图

给排水系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层综合楼给排水CAD施工图纸 - 1
    第 1 张图
  • 高层综合楼给排水CAD施工图纸 - 2
    第 2 张图
  • 高层综合楼给排水CAD施工图纸 - 3
    第 3 张图
  • 高层综合楼给排水CAD施工图纸 - 4
    第 4 张图
  • 高层综合楼给排水CAD施工图纸 - 5
    第 5 张图
  • 高层综合楼给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
