高层给排水施工图纸

附件详情

该图为河南省某大学的
该项目建筑面积约12758m2/,建筑高度73.55m，地下一层为设备用房、储藏室，一~二十五层为住宅。市政水压约0.30MPa。
该项目给排水设计范围包括：生活给水系统、排水系统、室内外消火栓给水系统及建筑灭火器配置，包括战时生活给排水。

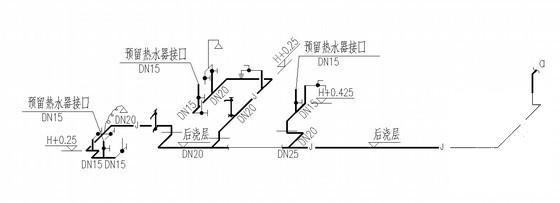

给水系统设计：该项目生活给水系统纵向为三个分区，地下一层至六层为低区，由市政给水直接供给；七层至十六层为中区，入口所需压力为0.55MPa ；十七层及以上为高区，入口所需压力为0.8MPa ；中区及高区均由位于2#楼的生活水泵房加压提升后供给。
生活最高日用水量每栋楼均为77.00m3//d，最大时用水量为8.02m3//h。
排水系统设计：该项目生活污水直接排至室外，污水需经化粪池预沉后排至小区污水管网；地下层污废水经潜污泵提升后排至室外。
