高层住宅给排水CAD施工图纸
- 设计说明：有
- 建筑类别：住宅
- 建筑高度：高层建筑
- 地上层数：18层
- 图纸设计深度：施工图
- 参考图纸：75张
- 图纸年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：废水系统
- 消防设计：室内消火栓系统
- 供水方式：分区供水
- 供水分区：两区
- 排水体制：污废合流
附件详情
- 给水排水工程设计统一说明
- 设计施工说明
- 地下一层平面图
- 2-17层热水平面图
- 给水系统图
- 消火栓系统图
- 排水系统图(一)
附件详情
该图纸为1-8#楼给排水图纸
设计范围：
1．该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
2．室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。
设计内容：
该项目设有生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、空调凝结水排水系统、手提灭火器的布置。
水源为城市自来水管网；城市给水管网供水压力0.15MPa。
该项目各住宅用水量如下表： (用水量标准 120l/人.d)
该项目最高日总用水量：450.04|/d
给水系统分二个区；
2
3
4

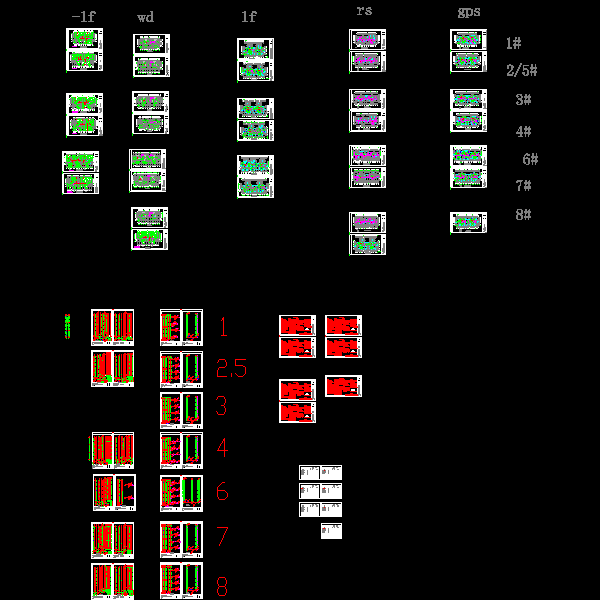

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
