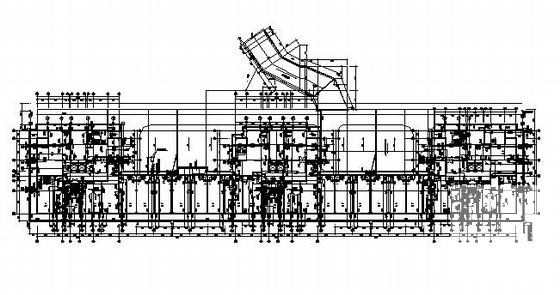

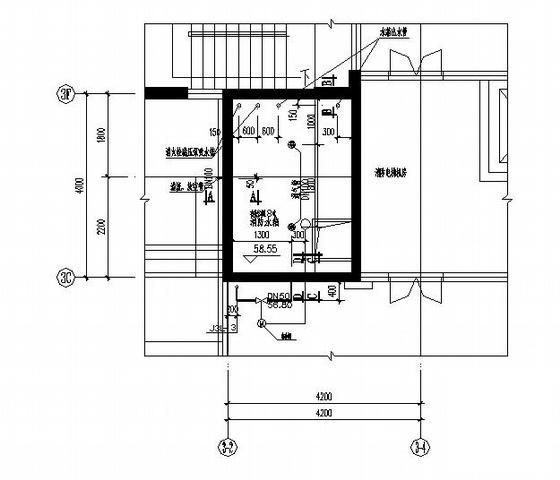

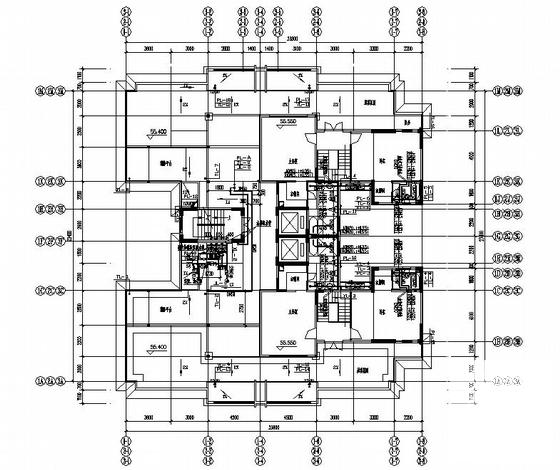

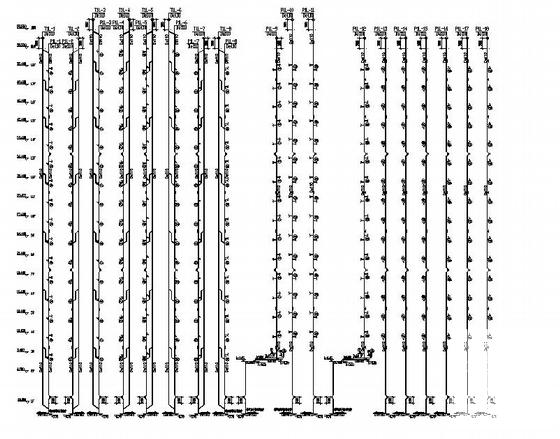

该项目为18层，二类普通住宅，建筑高度为56.35m，建筑面积为2.5万m^2 。以城市自来水作为该项目的水源，两路DN150进水，小区集中泵房设在地下室，提供整个小区的室内消防及加压生活给水。生活与消防加压系统完全独立分开设置，建筑物分为3个供水区，1区（J1）为地下室至4层；2区（J2）为5层到10层；3区（J3）为11层至屋顶层，2区（J2）；3区(J3)为变频机水设备供水。该项目排水系统为雨污，污废分流制。粪便污水井化粪池处理后跟洗涤废水一同排入小区污水管网。雨水经收集后排至区内雨水管网。本建筑设有室内外消火栓系统，湿式自喷系统，室内消火栓用水量为20L/S，室外消火栓用水量为15L/S，火灾延时为2小时。充实水柱为12m。自喷系统为中危险级Ⅱ级，设计用水量为30L/S，火灾延时为1小时。小区内集中设置消防水池泵房，泵房内设消火栓增压泵，水喷雾及自喷增压泵，并设有消火栓及自喷系统稳压设备，具体参数详该部分图纸。屋顶消防水箱有效容积为18m^3 ，设置于3栋。每处消火栓处设置手提式磷酸铵盐灭火器二具,每具灭火等级为2A（地下室以具体平面图说明为准）。消火栓箱体一般为铝合金面铁箱或铝合金框玻璃面铁箱。室内装饰另有要求的，应有明显标志。消火栓箱一般为暗装, 但在混凝土柱或剪力墙处暗装有困难时可明装。喷头选型: 闭式玻璃球喷头，厨房及玻璃屋面下为93℃、 洗衣房79℃、 其余均为68℃级。吊顶处采用吊顶型装饰喷头，吊顶内 (静空高度超过0.8m, 且有可燃物或可燃物装饰的闷顶均设)、 地下汽车库等无吊顶处一般采用直立型喷头垂直安装。自动喷水灭火系统的附件、配件安装应按照标准图集04S206要求进行。
地下贮水池及屋顶水箱均设置超高水位报警，报警信号均送至中控室或值班室，具体做法详电施图。
