高层住宅楼小区给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑地上层数:32层
  • 图纸设计深度:施工图
  • 参考图纸:104张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:四区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 雨水重现期:10年
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 项目所在地:江苏

附件详情

  • 给排水设计施工说明
  • 给排水原理图
  • 消火栓系统原理图
  • 给排水平面图
  • 消火栓平面图

附件详情

该资料为南京某高层住宅小区给排水全套图纸。
项目概要:该项目一共有8栋住宅楼(1#、7#为25层;2#楼为28层;3#、4#、8#为32层;5#、6#为18层)和一栋三层楼商铺。
设计内容:生活给水系统(由于本小区地势较高,给水全部采用加压供水,一共分为四个区)、 消防给水系统(室内消火栓设计用水量 20 L/S、室外消火栓设计用水量 20 L/S)、自动喷水灭火系统、 排水系统(室内排水采用污废水合流形式)、雨水系统(屋面雨水采用重力流雨水系统,暴雨设计重现期采用P=10年,与地面雨水汇集后排入市政雨水管)。
,共104张图。

给排水、消火栓系统原理图(二)

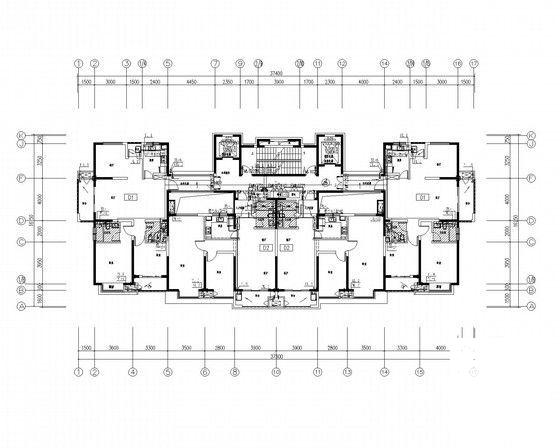

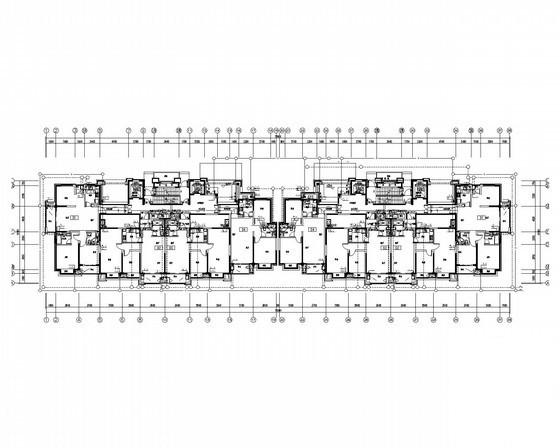

六-十三层给排水、消火栓平面图

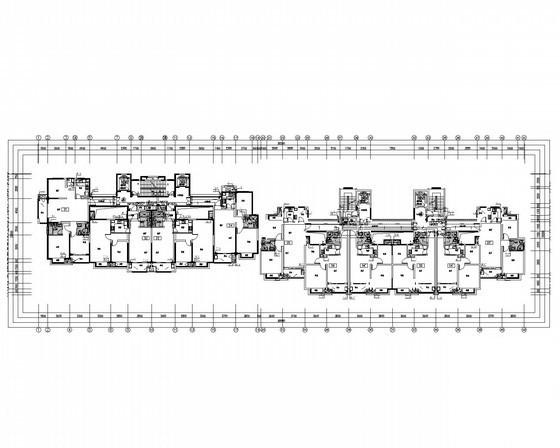

五层给排水、消火栓平面图

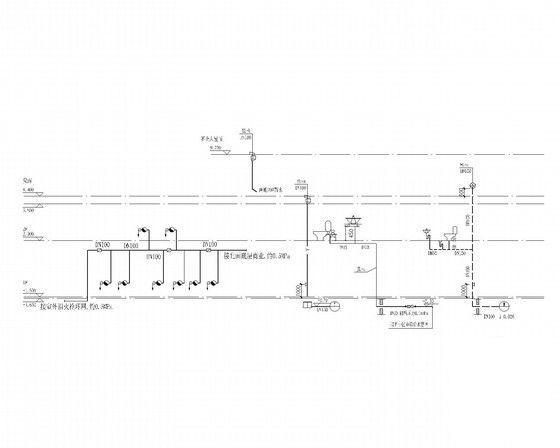

底商雨水系统流程图

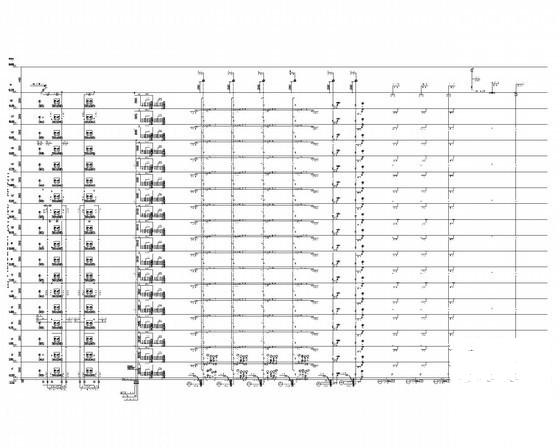

给排水、消火栓系统原理图
