34层住宅楼小区给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:超高层建筑
  • 建筑地上层数:34层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代,近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20

附件详情

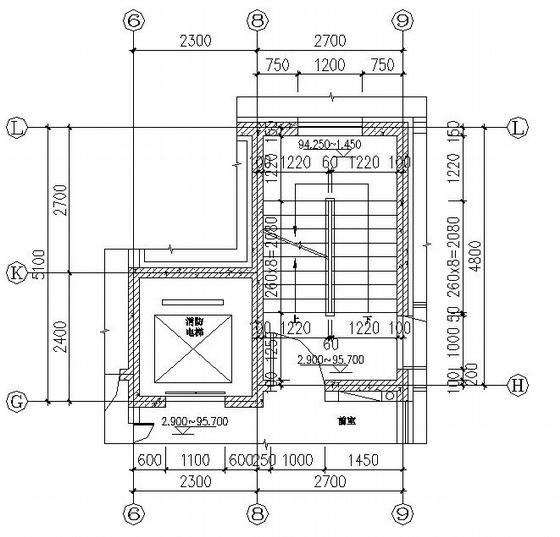

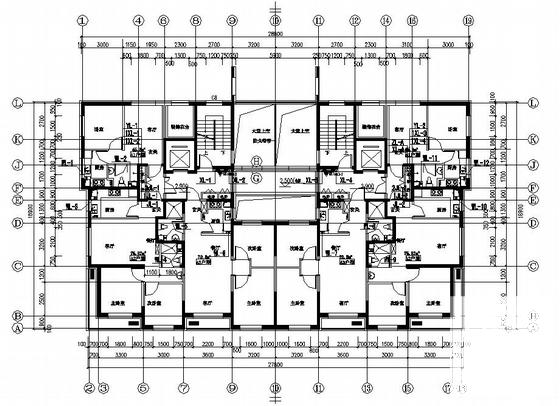

本图纸为沈阳某高层住宅小区给排水图纸,共包括小区1、2、3、4、6、7共5栋楼,其中1-4号为地上34层地下1层,6、7号楼为地上33层,地下1层。本小区给水系统共分3区,并采用污废合流的排水系统。本图纸共包括5栋的平面图、系统图及大样图等,共32张图纸。

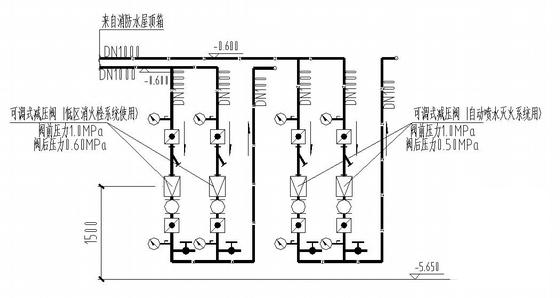

给水消火栓系统图

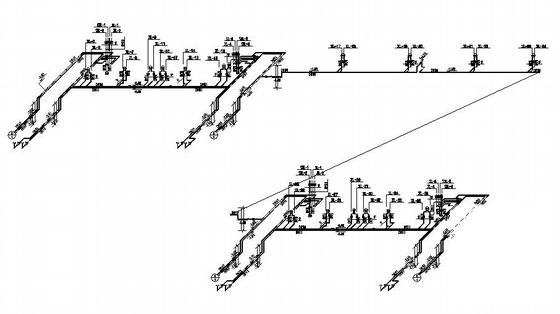

雨水排水系统图

机房层给排水平面图及水箱系统图
