18层住宅楼小区给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：9326.2平方米
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 地下室用途：商业
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 排水技术：重力排水
- 项目所在地：河南
附件详情
- 设计说明
- 排水管道系统图
- 给排水、消防平面图
- 给水管道系统图
- 消火栓管道系统图
- 单元放大图
附件详情
该资料为河南某住宅小区给排水施工图纸。该项目总建筑面积为9326.2平米。一、二层为商铺和住宅，共十八层，建筑高度为55.4米。
设计范围：给水系统、排水系统、室内消防系统、室外
消防系统
。

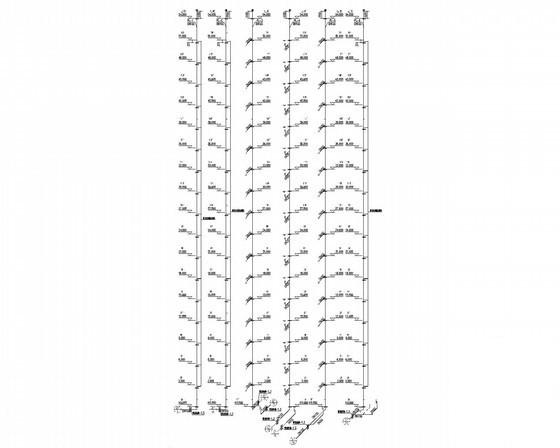

排水管道系统图

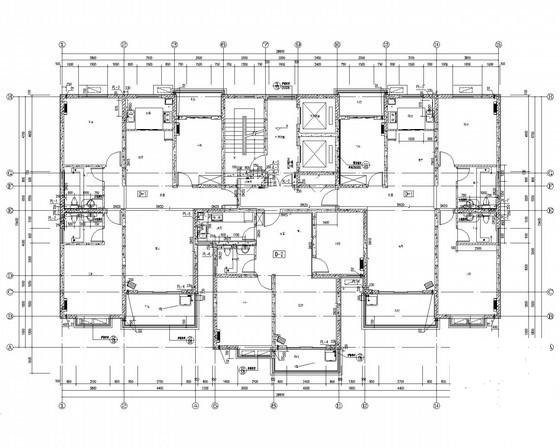

五层给排水、消防平面图

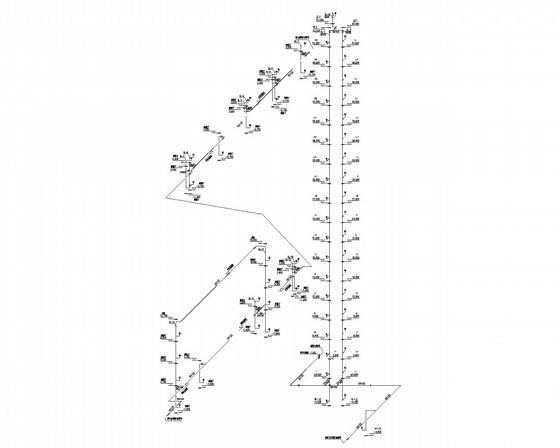

消火栓管道系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.74 MB
- 收藏次数：0
-
文件名称：
附件-995860095560658766058.rar
