小区九号楼6层住宅楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 排水设计：污水系统,废水系统
- 供水方式：市政供水
- 供水分区：无
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：厨房,卫生间
附件详情
项目概要及设计范围：
该项目为六层住宅楼,建筑面积3600m ，建筑高度17.6m，室内外高差0.15m。其给排水系统为独立的系统，其室外管道标高、阀门及化粪池设置由本小区外网设计时统一考虑。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

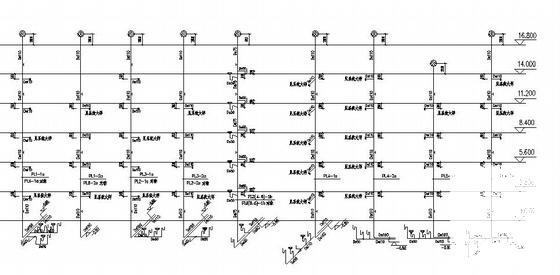

第 1 张图 -

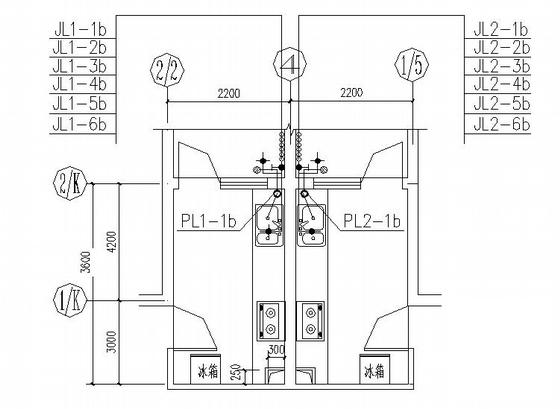

第 2 张图 -

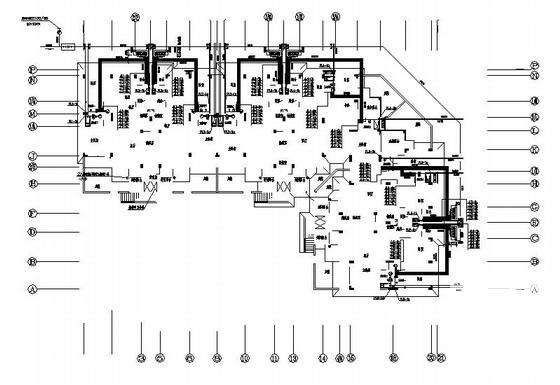

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.57 MB
- 收藏次数：0
-
文件名称：
附件-995860690687688667560.rar
