小区地上26层住宅楼给排水施工图纸
- 建筑类别：住宅建筑,商业建筑
- 建筑层数：高层建筑
- 地上楼层：26层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水,变频供水设备
- 供水分区：三区
- 污废水排水体制：合流
- 设计内容：给水系统,污水排水系统,雨水排水系统,消火栓系统
- 地下室：车库
- 参考图纸：20张以下
- 设计年代：近代
附件详情
河南某小区给排水图纸，本建筑为高层居住建筑。给排水设计包括：生活给水系统、排水系统及消防给水系统。给水系统采用分区供水，并污废合流排水系统。
户型给排水放大图
给水系统图
排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

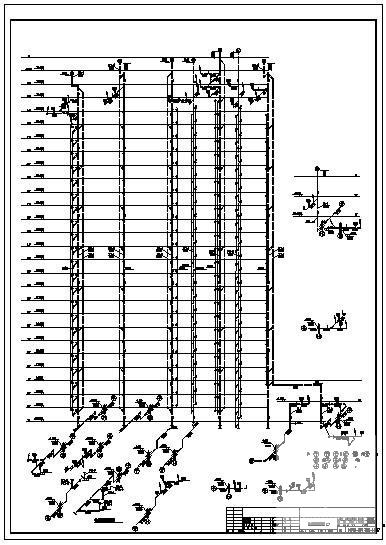

住宅楼给排水施工图 - 1 -

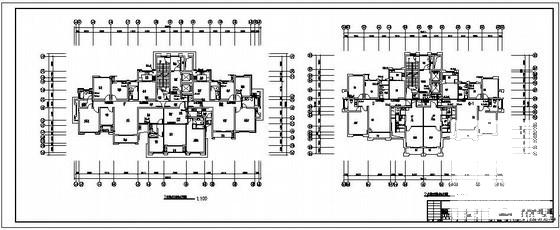

住宅楼给排水施工图 - 2 -

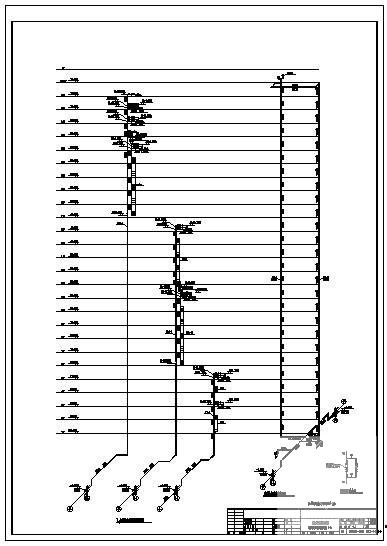

住宅楼给排水施工图 - 3 -

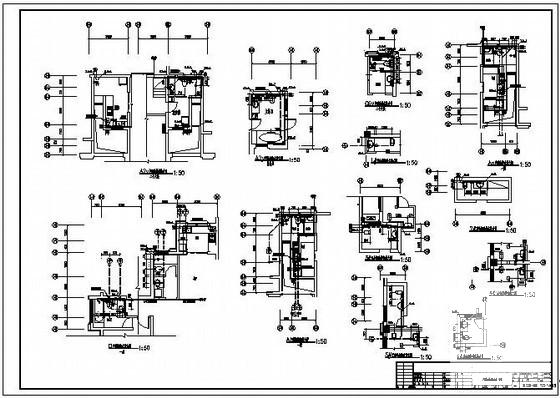

住宅楼给排水施工图 - 4
