县11层住宅楼给排水CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：30张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统,机房排水
- 消防设计：室内消火栓系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水体制：雨污分流
- 雨水重现期：5年
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：厨房,卫生间
附件详情
1.该项目为某住宅项目二期工程26#楼，共十一层，建筑高度为34.30米。 本建筑属于二类高层商住楼。
2. 该项目设计范围： (1) 室内给水、排水系统； (2) 消防给水； (3) 建筑红线内室外给排水(室外给排水
总平面图设计
待资料齐全)；
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

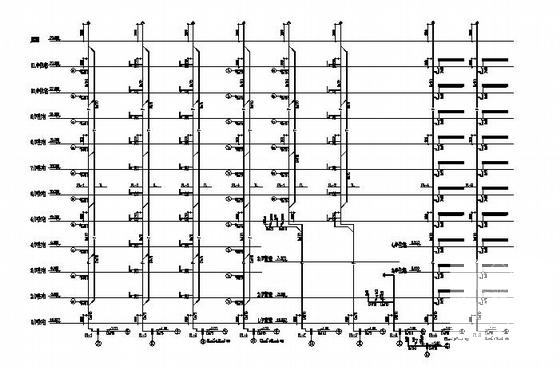

第 1 张图 -

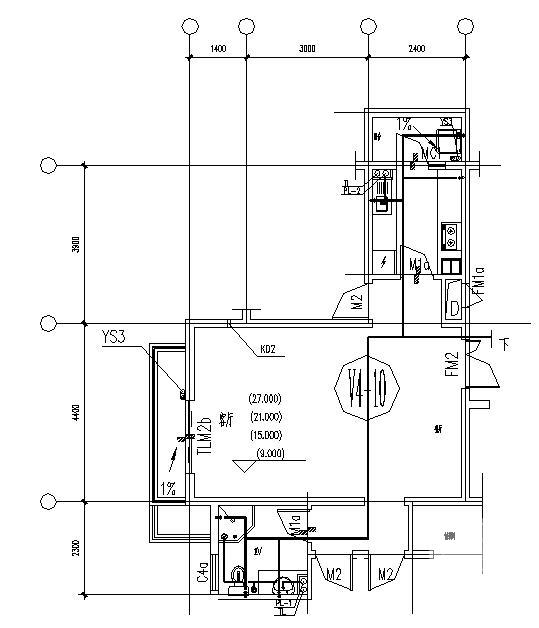

第 2 张图 -

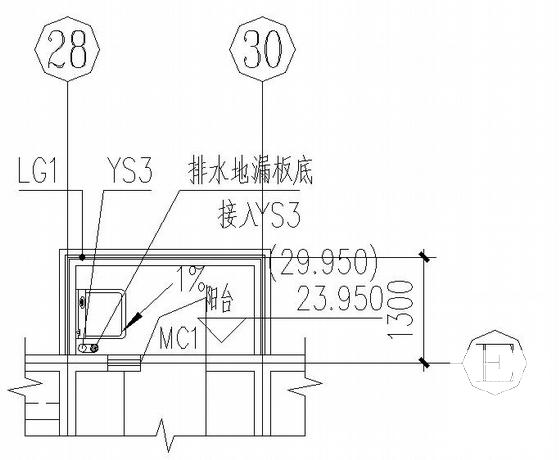

第 3 张图 -

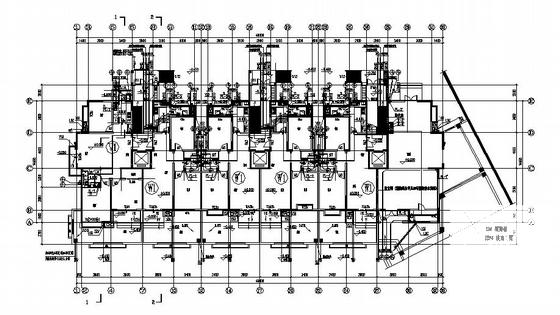

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-10
- 评论次数：0
- 浏览次数：0
- 文件大小：2.3 MB
- 收藏次数：0
-
文件名称：
附件-995860577577880595778.rar
