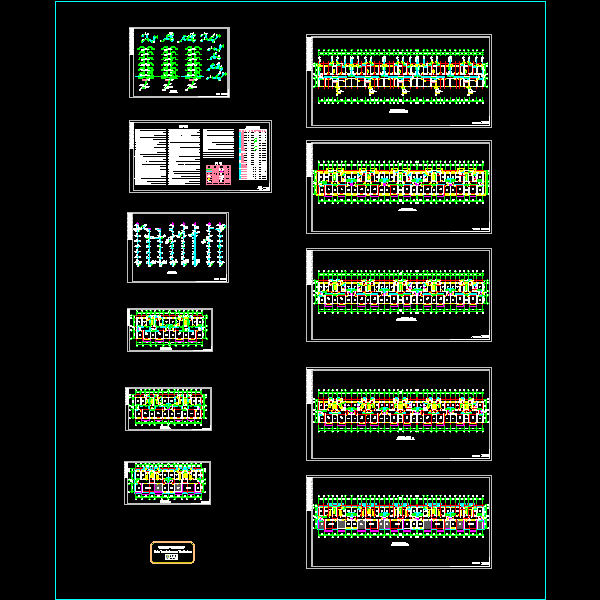

县6层砖混住宅楼给排水CAD施工方案图纸(饮用水卫生标准)

附件详情

部分设计说明：
一，该项目为某县1＃住宅楼。该项目地下一层，地上六层。地下一层为储藏室，地上一至六层为住宅。该项目建筑面积为9793.57平方米，建筑高度为22米，室内外高差为1.000米。
二.设计范围:该工程的室内给水、排水等系统设计，热水由屋顶太阳能供给。
三.系统说明:
（一）生活给水系统
1.生活给水系统所需水压0.32MPa，由市政管网直接供水。
2.生活给水系统住宅部分的最高用水量为36M/d,最高时用水量为3.75M/h，设计秒流量为5.09L/S。3.生活给水管采用 PP-R 管材, S5系列，热熔或专用管件连接。管材工程压力1.25MPa。
4.给水横管宜有不小于0.002-0.005的坡度,并坡向泄水装置。
5.生活给水管在系统运行之前须用水冲洗和消毒，要求以不小于1.5m/s的流速进行冲洗。水质应符合现行的国家标准《生活饮用水卫生标准》的要求。
（二）排水系统
1.该项目采用污废水合流制，单立管伸顶通气重力自流排水系统，室内0.000以上污废水重力自流排入室外污水管。
2.污水经化粪池处理后，排入市政污水管。
