3层县卫生院给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：3480平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：江西
附件详情

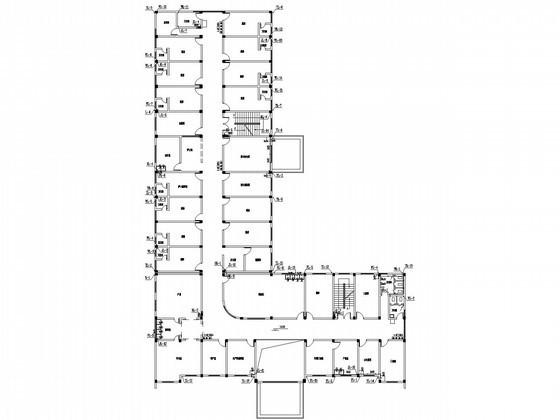

- 给排水平面图
- 喷淋平面图
- 给水系统图
- 排水系统图
- 室内消火栓加压泵安装系统图
- 自动喷淋加压泵安装系统图
- 喷淋给水系统
- 地下室加压排水系统图
- 卫生间大样图
附件详情
该项目为卫生院综合楼，占地面积为1130.74平方米，总建筑面积约为3480平方米，三层，高13.5米。设计范围包括红线以内的生活给水系统、污废水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置系统等。
，共10张。

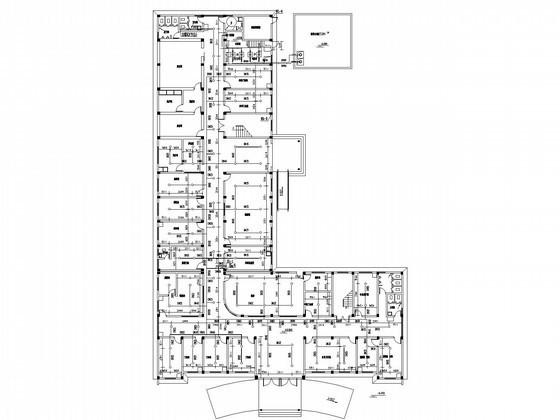

喷淋平面图

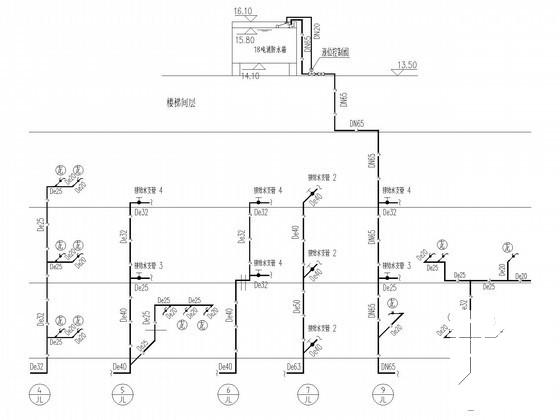

给水系统图

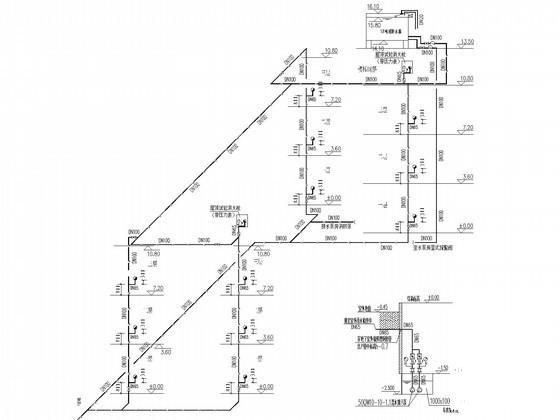

消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.74 MB
- 收藏次数：0
-
文件名称：
附件-995859960687580087055.rar
