卫生院改造给排水施工图大样图及平面图,系统图

搜索更多资源
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统
  • 供水方式：市政供水
  • 排水体制：污废分流
  • 排水技术：重力排水
  • 项目所在地：湖南

项目概要：该项目为 湖南省卫生院改造 给排水施工图 2021（含大样图） 。

设计范围：建筑给排水系统设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

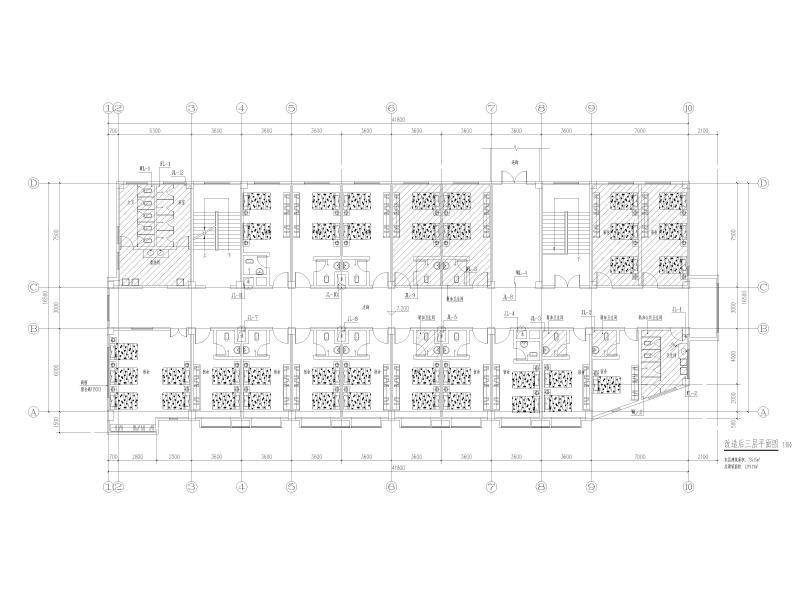

  • 改造后三层平面图
    改造后三层平面图

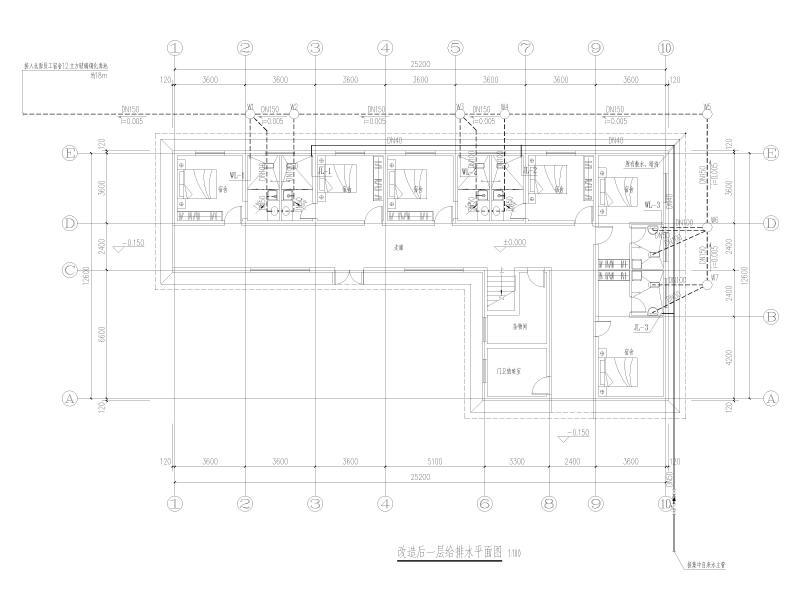

  • 改造后一层给排水平面图
    改造后一层给排水平面图
  • 一层给排水平面图
    一层给排水平面图

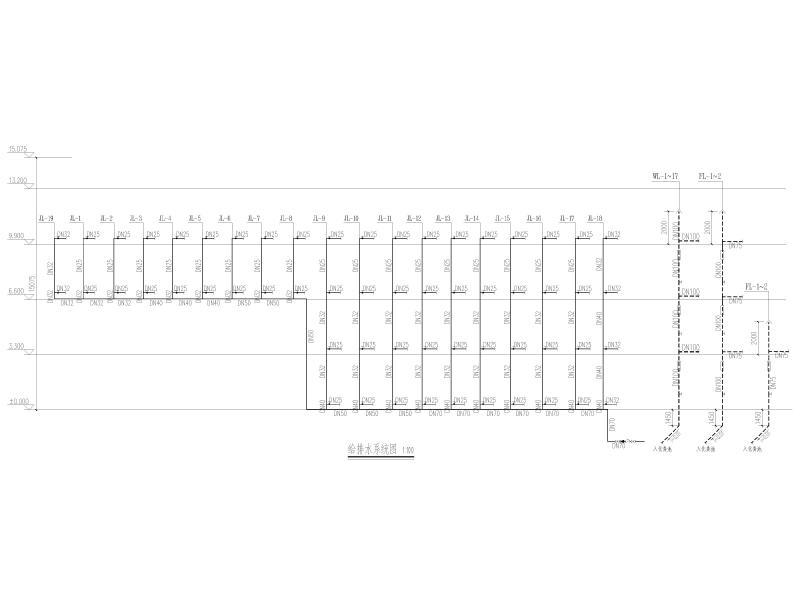

  • 给排水系统图
    给排水系统图

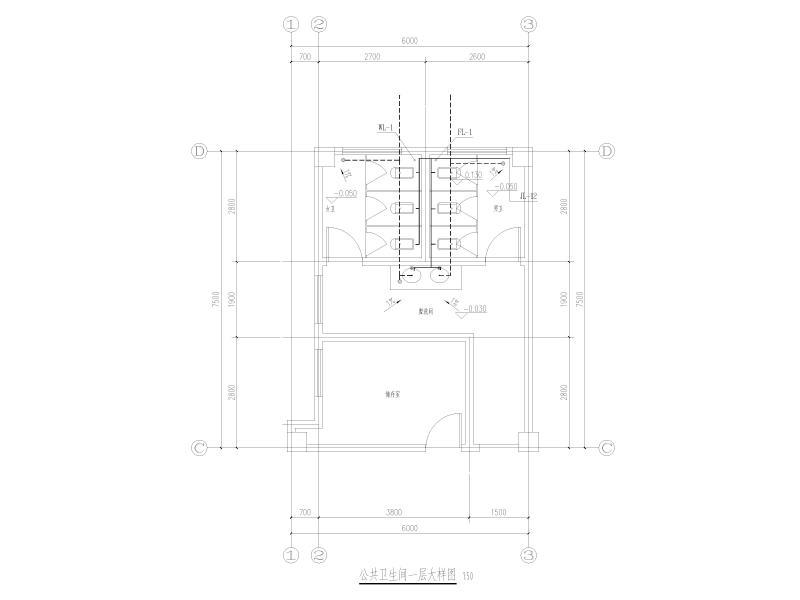

  • 公共卫生间一层大样图
    公共卫生间一层大样图
以上是部分截图，请下载附件后查看完整高清内容
