11层县花园给排水施工图纸

  • 建筑类别:住宅
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:两区
  • 污废水排水体制:分流
  • 设计内容:给排水
  • 地下室用途:车库
  • 特殊系统:同层排水

附件详情

本图只适合天正给排水软件打开,如没有,可在网下载。
该资料范围包括红线以内生活给水,生活污水,雨水以及室内外消火栓系统等。
该项目为高层二类住宅,用水量指标如下:最高日用水量Qd=100m3/d。该项目生活供水方式为:1F~6F供水由市政管网自然压力供给;7F~11F由变频联合减压阀直接供水。
各住宅室内污水均本层解决,各排水支管均由用户二次装修是另行设计安装,该资料中, 生活污水支管只做到每层进户三通处后。屋面雨水经雨水斗和室内雨水管排至室外散水。 室外地面雨水经雨水口,由室外雨水管汇集,排至市政雨水管。雨水采取外排水,由建筑专业统一考虑。各住户空调冷凝水均由专专用空调排水管有组织排放。已由土建专业考虑。
该项目为11+1高层二类居住建筑,市政管网压力不能满足系统要求,则根据规范定,该项目 消防系统 采用临时高压制室外消火栓,和临时高压制室内消火栓系统系统。消防用水量指标如下:室外消火栓Q=15L/s;室内消火栓Q=20L/s
一.室内给水:生活用水采用自来水,设水表计量;消防用水采用生产用水。
二. 室内排水系统 :该项目排水雨.污分流.
污水排水系统 :生活废水排至区域污水管网,再排至污水处理站处理达标后排放。
雨水排水系统 :屋面雨水由雨水斗收集经雨水管道排至室外散水坡 .
三. 室内消火栓系统 :
水量 :本建筑室内消火栓用水量为15l/s,火灾延续时间2h,
室内消火栓保护 :保证室内任一位置均有消火栓两股充实水柱同时到达。
消火栓设备 :采用铝合金箱体 ,消火栓栓口DN65,
SN65麻质衬胶水龙带1条,长25m. ?19水枪 1支.
四.建筑灭火器配置:根据 <>(GB 50140-近代)设置相应的建筑灭火器 .

某县花园给排水施工图

某县花园给排水施工图

某县花园给排水施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

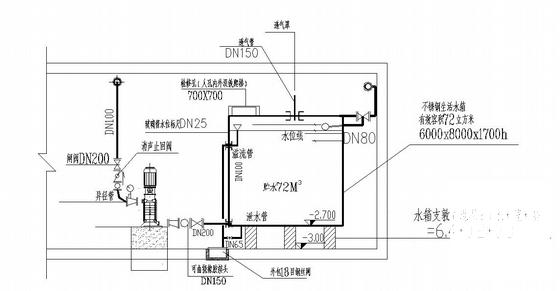

  • 给排水施工图纸 - 1
    给排水施工图纸 - 1

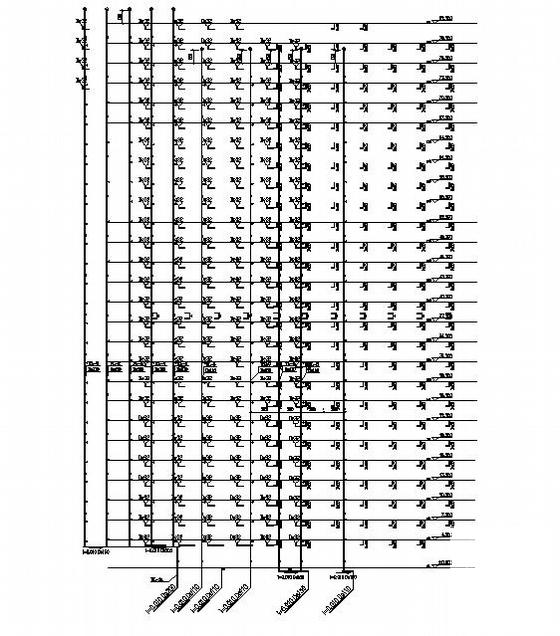

  • 给排水施工图纸 - 2
    给排水施工图纸 - 2

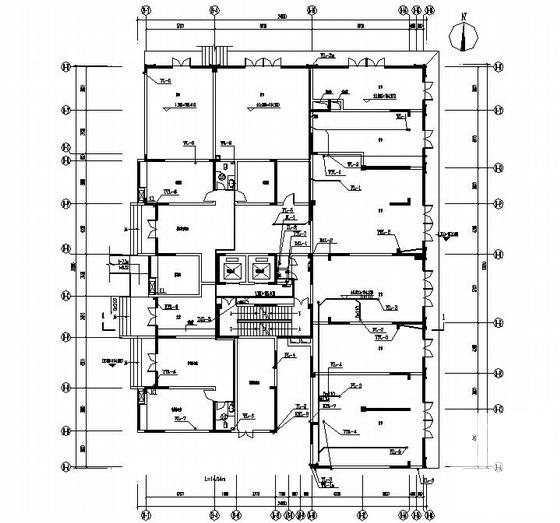

  • 给排水施工图纸 - 3
    给排水施工图纸 - 3

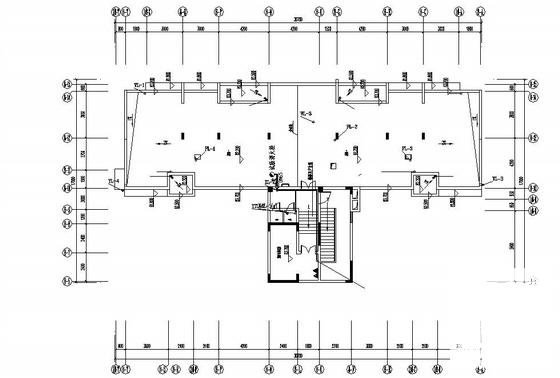

  • 给排水施工图纸 - 4
