18层花园3#楼给排水设计CAD施工图纸.dwg

附件详情 设计范围: 建筑红线范围内的室内消防给水排水及灭火设施。   给排水概况:1.本建筑为地下一层,地上18层,耐火等级为一级,建筑高度为66.6米。    2.生活给水系统:1).该项目水源为城市自来水,根据建设单位提供条件,本建筑南侧路上已建有一条城市给水干管,供水接管处供水标高0.4PMa左右。引入一条DN100给水管。该项目沿建筑周边设置设置管径为DN150的环状消防给水管道。应自来水公司要求,消防和生活用水分别设独立的系统。   2).该项目最高日用水量为112m3/d;最大小时用水量11.7m3/h。    3).给水系统分区:给水分区,-1-5层采用市政给直接供水,6-18层无负压变频给水。    4).设DN100mm的生活总水表和DN100消防用水表各一个,水表安装形式由建设方定。    3.消防给水:该项目按以下设计:消火栓系统用水量:室外15升/秒;室内20升/秒。火灾延时:2小时。一次火灾总用水量:252m。 该项目消火栓给水为临时高压系统。屋面设一消防水箱6立方。   4.灭火器配置:该项目按<<建筑灭火器配置设计规范>>(GB 50140-2005)配置灭火器如下:在消火栓箱下以及在各单元的楼梯间转角平台设置2具磷酸铵盐干粉灭火器(5B),64个设置点,共128具,设置点的保护距离不大于12m,配电房、柴油发电机房间设置气溶胶灭火,具体规格由专业厂家确定配置。 某花园3#楼给排水施工图 某花园3#楼给排水施工图 某花园3#楼给排水施工图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

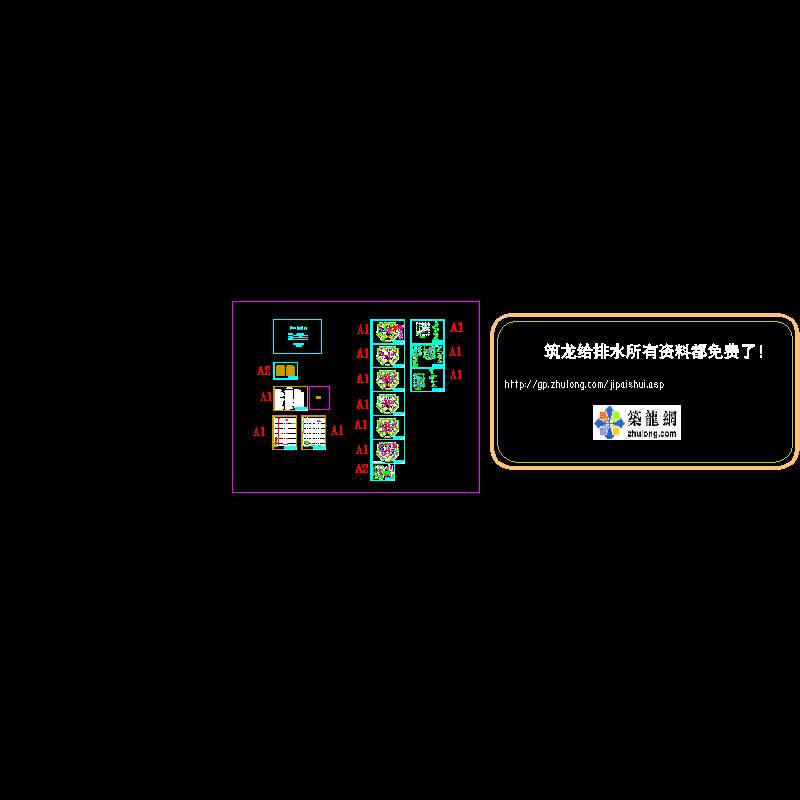

  • 18层花园3#楼给排水设计CAD施工图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
