21362平米18层花园21#商住楼给排水设计CAD施工图纸.dwg

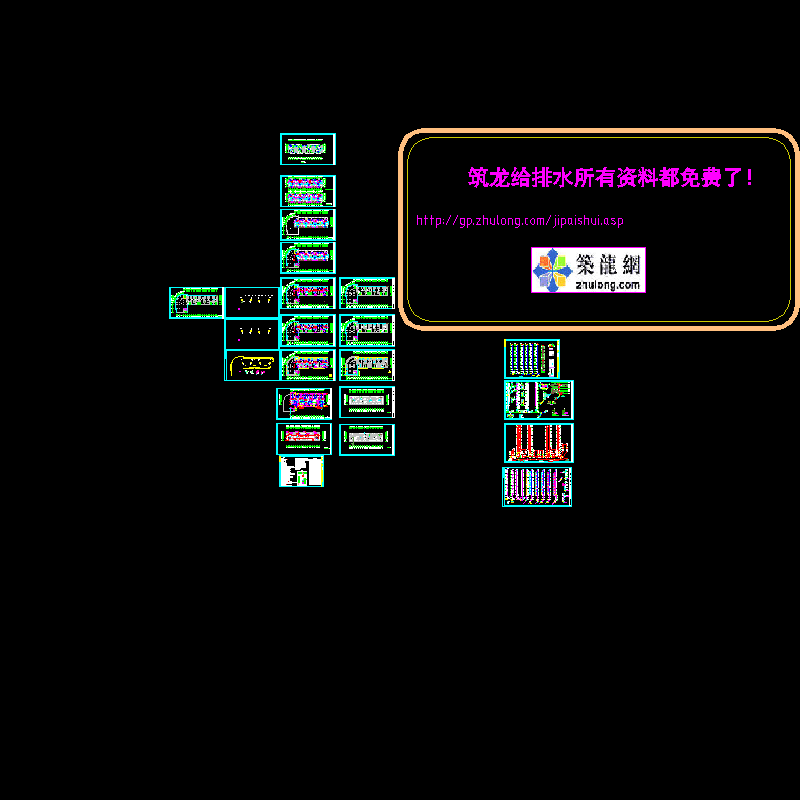

附件详情 本图只适合用天正打开，如没有可以到筑龙网下载。 　　该项目为 某花园21#商住楼。 该资料建筑高度58.15m（室外地面至檐口顶面） ，总建筑面积 21362m。本建筑地下两层，地上十八层。耐火等级：本建筑属一类建筑，按一级耐火等级设计。该资料主要包括室内给水、排水、雨水、消防等部分内容。 　　 生活给水分为三个区，低区一层~六层生活给水由院区自来水管网直接供给，中区七-十二层，高区十三层~十八层；生活给水由小区内中、高区供水管网供给，低区给水设计秒流量为2.80L/s，入口水压0.32MPa；中区给水设计秒流量均为3.30L/s，入口水压0.55MPa。高区给水设计秒流量均为3.30L/s，入口水压0.75MPa。 　　排水系统直接排出，经室外化粪池沉淀后排入市政管网。 　　 该资料消防部分包括消火栓系统、自动喷水系统、灭火器配置。本楼属于中危险级，A类火灾，灭火器配置基准为75m/A，配置手提式磷酸铵盐干粉灭火器MF/ABC5型，最大保护距离为20m, 在合用前室消火栓下设置二组MF/ABC5型灭火器，商铺在每组消火栓箱下设置；依据《自动喷水灭火系统设计规范》，本建筑属于中危险级Ⅰ级。消火栓系统设计流量，室内40L/s，系统压力0.85MPa，室外30L/s；自动喷水系统设计流量21L/s，系统压力0.40MPa。 根据建筑平面布置的特点，消火栓系统在二层、跃层吊顶内设置水平环状管网，通过立管形成垂直环状管网，供水安全可靠。 某花园21#商住楼给排水全图 某花园21#商住楼给排水全图 某花园21#商住楼给排水全图
