17层小区3#楼给排水施工图纸

附件详情

项目概要：
该项目为某花园小区3#楼，位于登封市颖河路与嵩阳路交叉口西南角，.本建筑建筑工程等级为二类单元式住宅，设计使用年限为50年，耐火等级为二级，地下室耐火等级为一级。本建筑层数为地上十七层半，地下一层。建筑高度：52.65m;总建筑设计面积：14038.3m .
设计范围
该项目内给水、排水及 消防系统 设计。

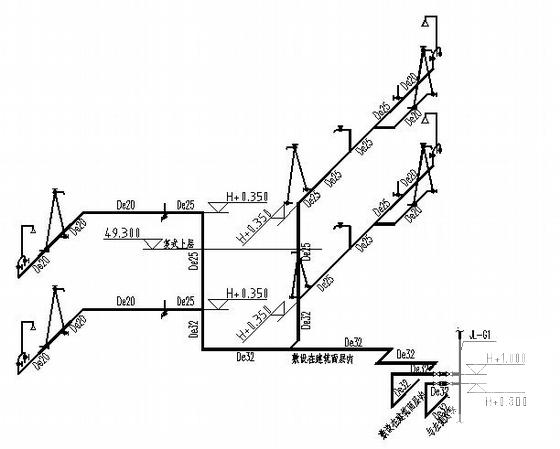

生活给水设计：
该项目生活给水分高低两个区，一至五层为低区，直接接小区市政给水管网，六至十七点五层为高区，由屋顶生活水箱供水，生活水箱接小区生活加压给水管网，其中六至十三层个层的配水支管设减压阀，阀后压力为0.15MPa.给水量为：最高日给水量54.4m /d，最大时给水量5.68m /h 。
