高层住宅楼小区给排水CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱,气压水罐
供水方式：市政供水,变频供水,分区供水,无负压供水
供水分区：三区
排水技术：重力排水
火灾危险等级：轻危险级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：10
大样节点：水箱,卫生间
项目所在地：河北

附件详情

资料目录
给水排水设计施工说明
图例
一层平面图
地下室给排水平面图
地下室喷淋平面图
地下室予埋套管平面图
二-六层平面图
七-十层平面图
十一跃层下层平面图
十一跃层上层平面图
十三-十七层平面图
十八层平面图
十八跃层平面图
屋顶层平面图
卫生间大样图
给水.消火栓系统图
喷淋原理图
排水系统图

附件详情

该项目位于河北，为一高层住宅小区项目，包括10#、11#、12#、13#四栋建筑，最高建筑层数为地上十八层，建筑高度为52.2米；属于二类高层建筑；给水系统二层一下由市政管网直供，三至十三层有地下水泵生活泵房变频供水设备供水；
设计范围：生活给水系统、生活排水系统、室内消火栓给水系统、室内喷淋系统、灭火器的配置等；
，共计45张图纸；

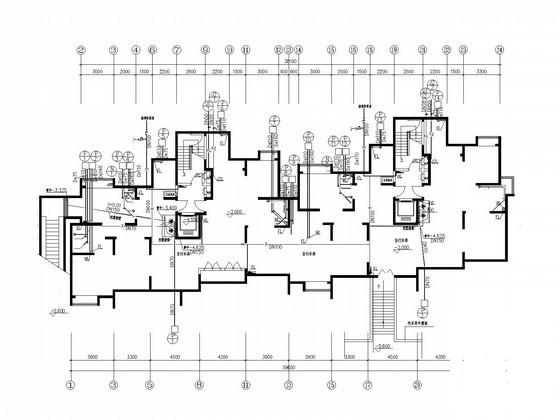

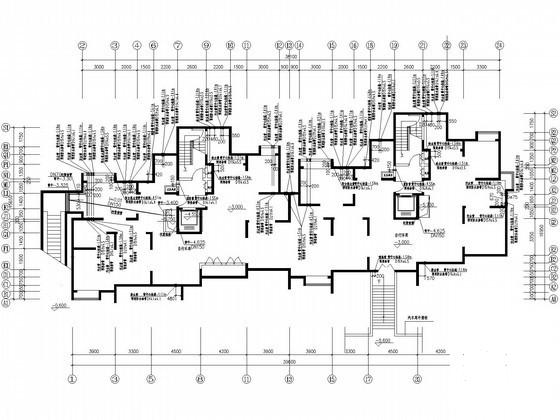

地下室予埋套管平面图

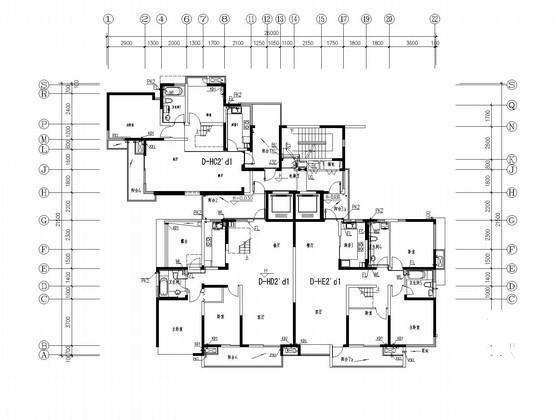

十八层给排水平面图

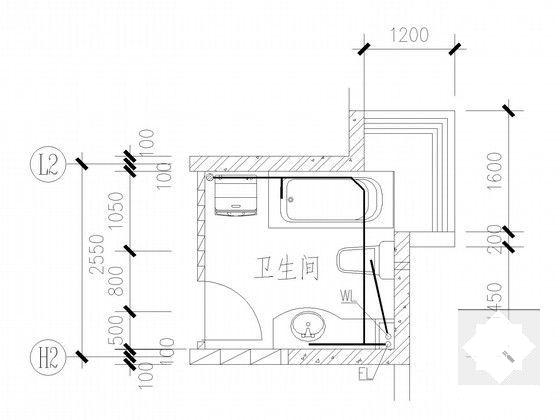

卫生间详图

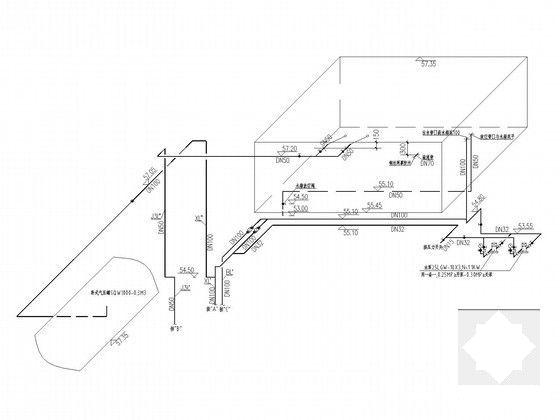

水箱给水系统图

给水及消防系统图

排水系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
