高层住宅楼小区建筑给排水平面施工图纸（气体灭火）
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：28层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：73张
- 设计年代：近代
- 地下室用途：车库,设备用房,其它
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：四区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 特殊系统：气体消防
- 大样节点：泵房,气体灭火,卫生间,集水坑
- 项目所在地：安徽
附件详情
- 资料目录
- 给排水施工图 设计说明
- 一层给排水平面图
- 二层给排水平面图
- 三至二十八层给排水平面图
- 屋顶给排水平面图
- 楼梯间屋面给排水平面图
- 住宅户内给水详图
- 给排水系统图
- 负一层给排水平面图
- 负二层给排水平面图
- 负一层自喷平面图
- 负二层自喷平面图
- 负一层战时给排水平面图
- 负二层战时给排水平面图
- 防护单元给排水原理图
- 固定电站供油原理图
- 战时集水坑原理图
- 消防泵房 平面布置图
- 水泵管道系统图
- 生活泵房平面布置图
- 生活加压给水原理图
- 消火栓原理图
- 自喷原理图
- 集水坑原理图
- 气体灭火平面布置图
附件详情
该项目位于安徽，是一类居民住宅小区项目，共有8栋居民建筑和一栋商业建筑和一个地下车库，其中居民建筑层数为地上二十八层，车库为地下二层，属一类居住建筑。
该项目设计范围：生活给水系统、生活污水系统、屋面雨水系统、室内消火栓系统、空调冷凝水系统及灭火器配置。
，共计73张图纸；

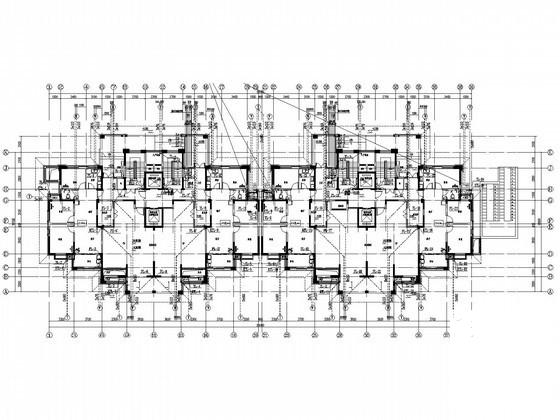

一层给排水平面图
一层自动喷淋平面图

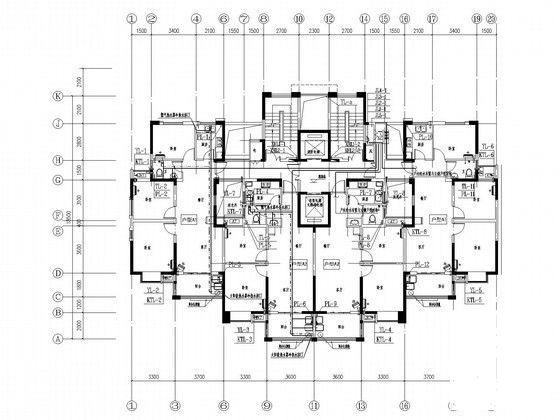

住宅户内给水详图

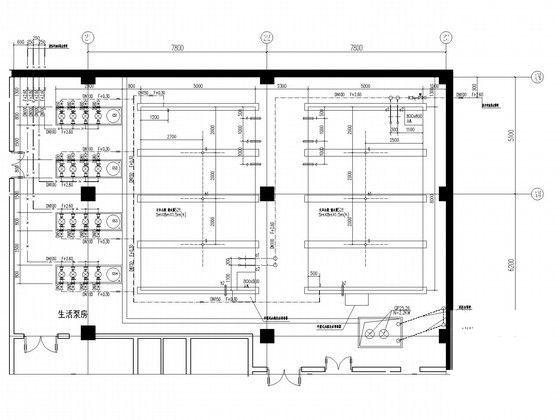

生活泵房平面布置图
自喷水泵管道系统图
自喷原理图
低区消火栓原理图
给排水系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-03
- 评论次数：0
- 浏览次数：0
- 文件大小：7.72 MB
- 收藏次数：0
-
文件名称：
附件-995860595577987000570.rar
