5层图书馆建筑给排水CAD施工图纸（气体灭火）(地下室平面图)
- 附件设计说明：有
- 建筑类别：教育,文化
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：17张
- 生活供水设计：生活给水系统
- 排水设计：污水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：山东
附件详情

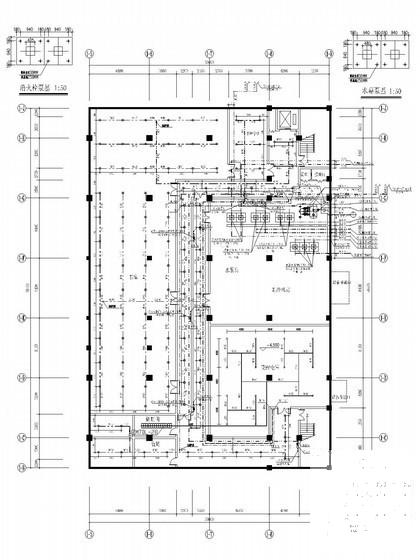

- 地下室平面图
- 一层给水排水平面图
- 二层给水排水平面图
- 三层给水排水平面图
- 四层给水排水平面图
- 五层给水排水平面图
- 架空层给水排水平面图
- 一层自动喷淋平面图
- 二层自动喷淋平面图
- 三层自动喷淋平面图
- 四层自动喷淋平面图
- 五层自动喷淋平面图
- 一层自动喷淋平面图
- 给水系统图
- 排水系统图
- 消火栓系统图
- 消防自动喷淋系统图
- ……
附件详情
该项目位于山东，是一图书馆建筑项目，建筑层数为地上五层，建筑高度为26.5米；设计范围：该项目设有生活给水系统、排水系统、雨水排水系统、室外
消防系统
、室内消火栓系统、自动喷淋灭火系统、灭火器配置等；
共计17张图纸；

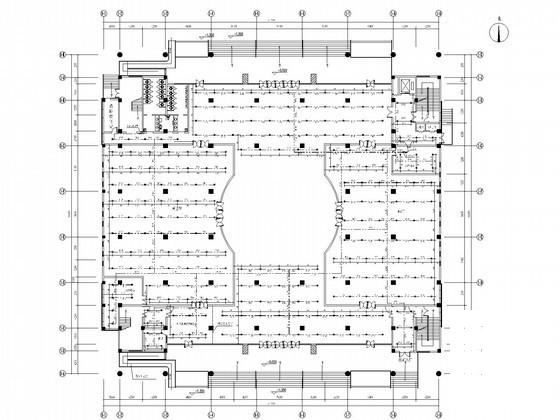

一层给水排水平面图

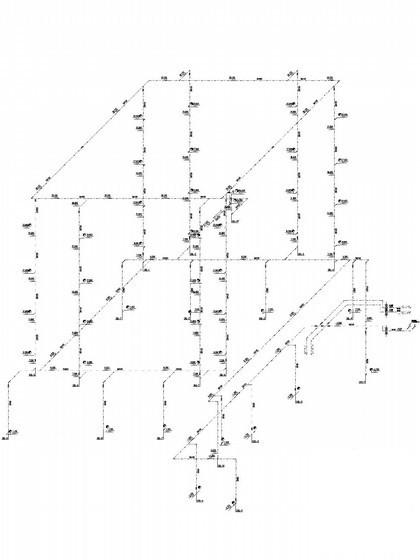

消防自动喷淋系统图

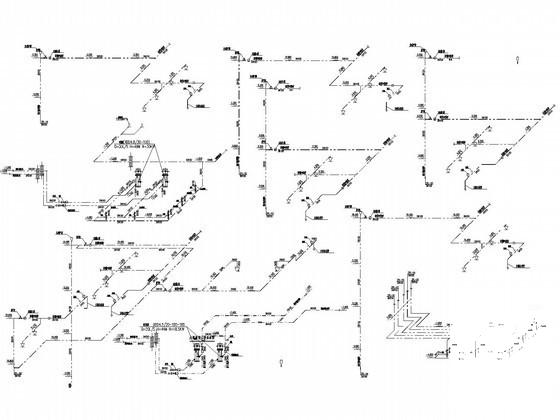

消火拴系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.62 MB
- 收藏次数：0
-
文件名称：
附件-995860995997558888566.rar
