变电站给排水加气体灭火施工大样图cad平面图
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：天正建筑CAD 7.0
-
生活供水设计：生活给水系统
-
消防设计：气体灭火系统
-
供水方式：市政供水
项目概要：该项目为
变电站给排水加气体灭火图
.
设计范围：给排水设计、气体灭火系统。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

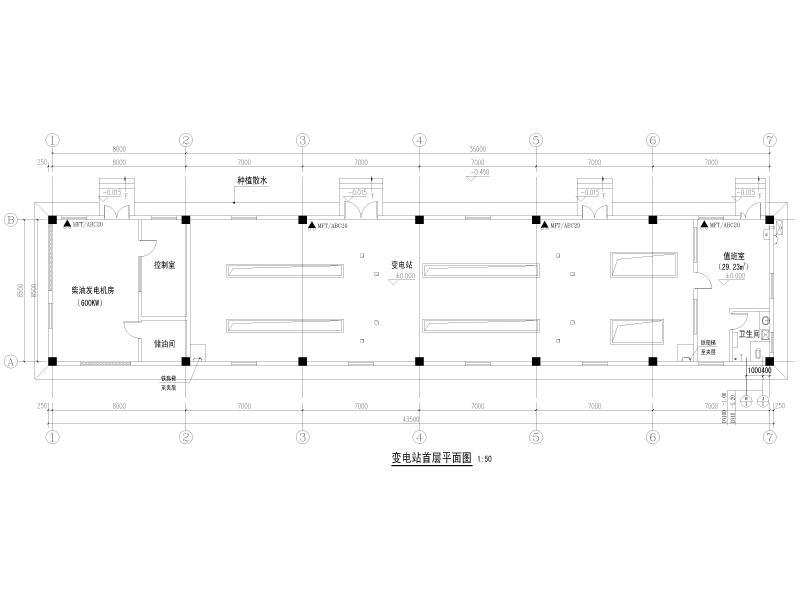

变电站首层平面图 -

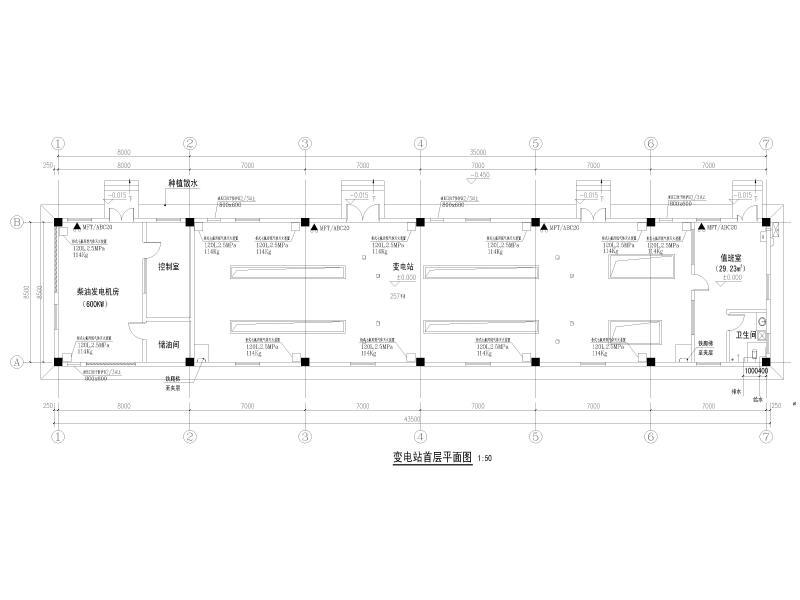

独立变电站给排水图纸 -

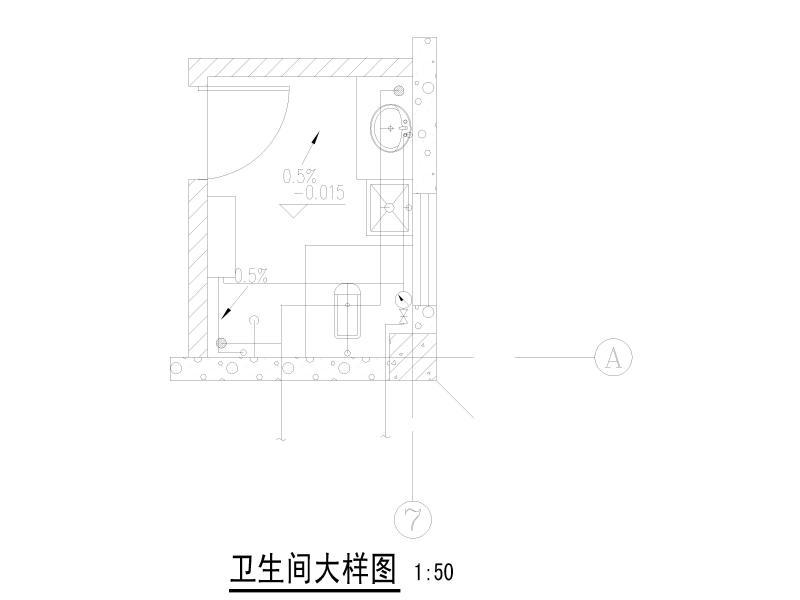

卫生间大样图
以上是部分截图，请下载附件后查看完整高清内容
