26层住宅楼建筑给排水图纸(气体灭火)(消防设计说明)

  • 附件设计说明:有
  • 建筑类别:住宅,娱乐
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:21000平方米
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:40张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
  • 供水设备:高位水箱,水泵站
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:四区
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 特殊系统:气体消防
  • 大样节点:水箱,泵房,气体灭火,卫生间
  • 项目所在地:广东

附件详情

  • 资料目录
  • 给排水设计说明
  • 消防设计说明
  • 给排水工程图例
  • 地下一层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四~七给排水平面图
  • 八~九层给排水平面图
  • 十~二十六层给排水平面图
  • 屋面层给排水平面图
  • 地下一层消火栓平面图
  • 一层消火栓平面图
  • 二层消火栓平面图
  • 三层消火栓平面图
  • 四~七层消火栓平面图
  • 八~九层消火栓平面图
  • 十~二十六层消火栓平面图
  • 屋面层消火栓平面图
  • 地下一层喷淋平面图
  • 一层喷淋平面图
  • 二层喷淋平面图
  • 消防原理图
  • 排水原理图
  • 给水原理图
  • 生活水箱补水图
  • 消防泵房、集水井大样图
  • 水箱大样图
  • 住宅卫生间排水大样图
  • 四层卫卫生间排水大样图
  • 二层卫生间、浴室排水大样图
  • 二层卫生间、浴室给水大样图
  • 住宅给水大样图
  • 柜式七氟丙烷灭火系统设计说明
  • 配电房七氟丙烷气体灭火系统 平面布置图
  • 室外消火栓平面布置图

附件详情

该项目位于广东,是一金融大厦附属楼项目,建筑面积:占地面积1880平方米, 地下室建筑面积1800平方米, 总建筑面积约21000平方米。地下室为设备房及停车库(Ⅳ类停车库),二层为住宅活动用房,三层为设备转换层,四~二十六层为住宅楼。耐火等级一级,建筑高度96.9m。
该项目设计范围:室内给水系统、排水系统、雨水系统、喷淋系统等;
,共计40张图纸;

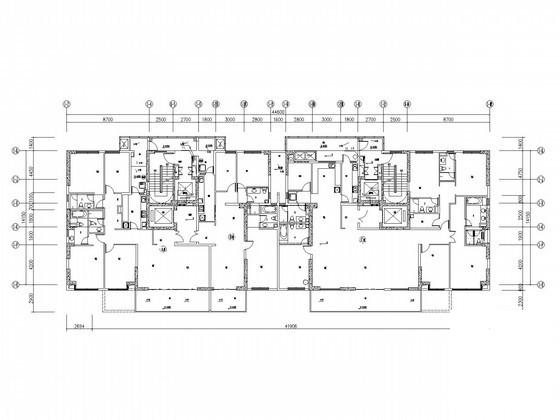

消火栓平面图布置图

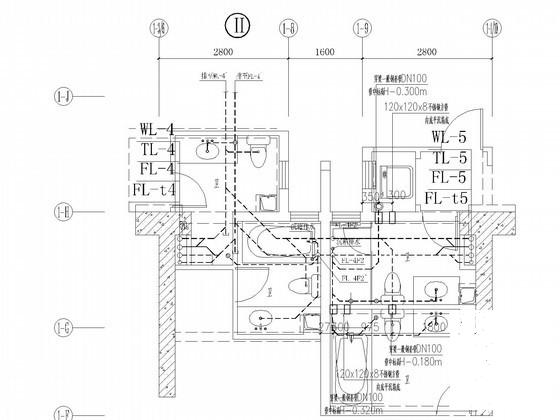

四层卫生间排水平面图

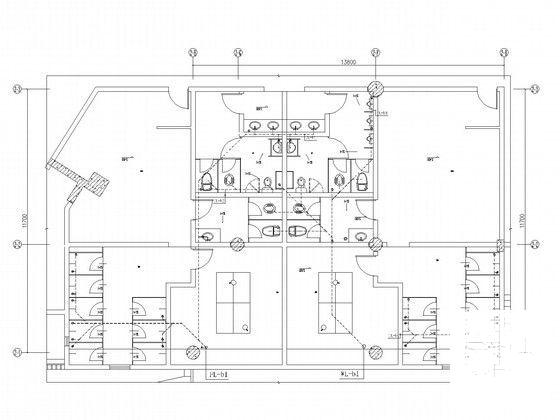

二层卫生间浴室大样图

泵房管道布置图

一层生活泵房平面布置图

泵房消火栓管道系统图

消防系统 原理图

排水原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 26层住宅楼建筑给排水图纸(气体灭火)(消防设计说明) - 1
    第 1 张图
  • 26层住宅楼建筑给排水图纸(气体灭火)(消防设计说明) - 2
    第 2 张图
  • 26层住宅楼建筑给排水图纸(气体灭火)(消防设计说明) - 3
    第 3 张图
  • 26层住宅楼建筑给排水图纸(气体灭火)(消防设计说明) - 4
    第 4 张图
  • 26层住宅楼建筑给排水图纸(气体灭火)(消防设计说明) - 5
    第 5 张图
  • 26层住宅楼建筑给排水图纸(气体灭火)(消防设计说明) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
