7层医院综合楼给排水CAD施工图纸(气体灭火系统)

  • 附件设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:12610平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 特殊系统:气体消防
  • 大样节点:卫生间
  • 项目所在地:湖北

附件详情

  • 给排水施工说明
  • 给水系统原理展开图
  • 排水系统原理展开图
  • 消火栓系统原理展开图
  • 喷淋系统原理图

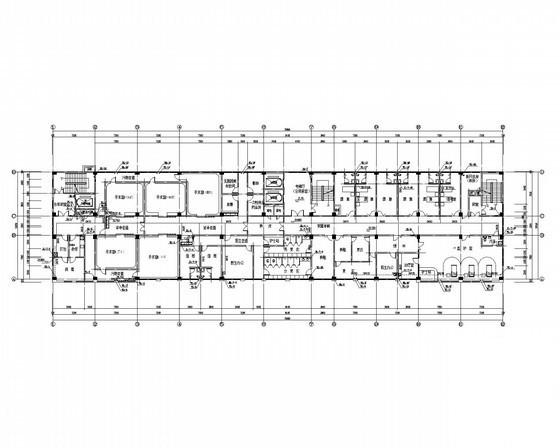

  • 给排水及消防平面图
  • 卫生间给排水大样图

附件详情

设计内容:室内生活给水系统、室内生活热水系统、室内生活排水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置设计。
,共32张。

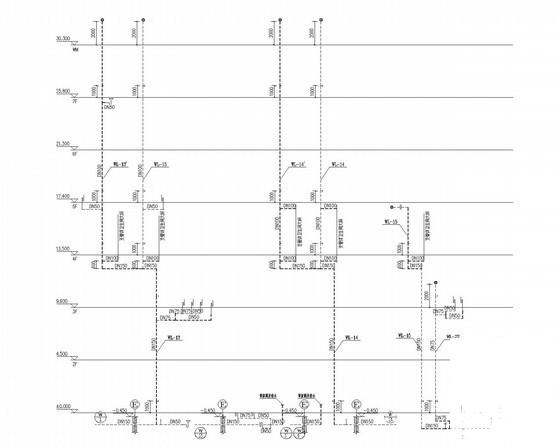

排水系统原理图

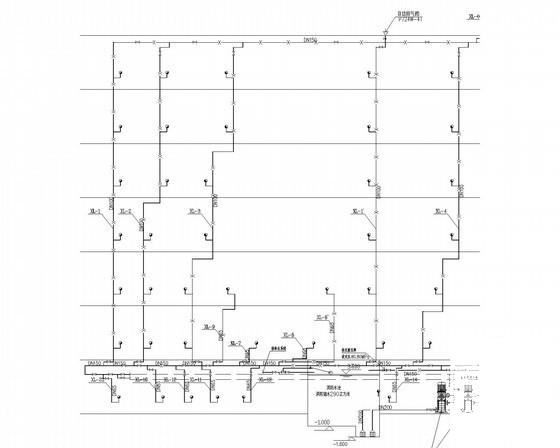

消火栓系统原理展开图

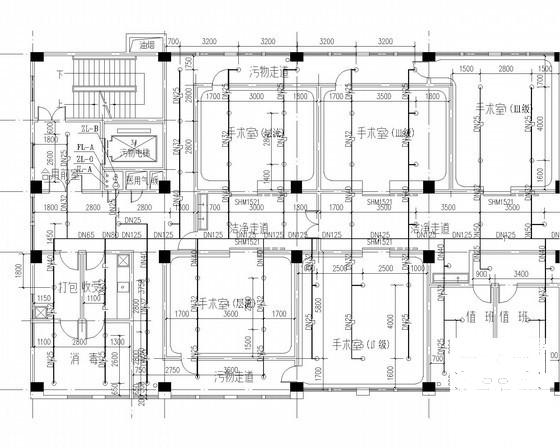

自喷平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 7层医院综合楼给排水CAD施工图纸(气体灭火系统) - 1
    第 1 张图
  • 7层医院综合楼给排水CAD施工图纸(气体灭火系统) - 2
    第 2 张图
  • 7层医院综合楼给排水CAD施工图纸(气体灭火系统) - 3
    第 3 张图
  • 7层医院综合楼给排水CAD施工图纸(气体灭火系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
